ROL

Kanál dýzy ROL sa vyznačuje perforáciou optimálnej veľkosti s presne definovaným vzorom perforácie. Výsledkom je distribúcia vzduchu s mimoriadne dobrým miešaním, ktoré zachytáva veľké množstvo okolitého vzduchu. Vďaka vysokému miešaciemu pomeru je ROL perfektne vhodný pre chladený vzduch.

Jednotka nastavenia a tlmiča hluku ROL-S je najlepšou a najbezpečnejšou voľbou pre aplikácie, kde sú stanovené vysoké štandardy nastaviteľnosti, úrovne hluku a vzhľadu. ROL-S sa skladá z otvorenej nastavovacej jednotky fungujúcej tiež ako čistiaci poklop a z kvalitnej jednotky tlmiča po nastavovacej jednotke. Tlmič pohlcuje zvuky vychádzajúce z nastavenia a tiež účinne bráni migrácii vzduchových zvukov vychádzajúcich z potrubia smerujúceho do miestnosti.

Vlastnosti:
-   ROL funguje dobre v malých aj veľkých miestnostiach. ROL sa všeobecne používa v kanceláriách, školách, výskumných a priemyselných priestoroch.
-   Hladký povrch, atraktívny vzhľad a ľahko sa čistí
-   Nové spôsoby inštalácie, rýchle a ľahké
-   Rovnomerné rozloženie vzduchu bez prievanu
-   Mimoriadne tichý
-   Vhodný pre vzduch s nízkou teplotou
-   Lakovaná jednotka pripravená na inštaláciu
-   Ø 125 ... 500 mm, dĺžky 1500 ... 6000 mm
-   Štandardne lakovaná oceľ
-   K dispozícii tiež z nehrdzavejúcej, kyselinovzdornej a lesklej lakovanej ocele
-   Nová jednotka nastavenia a tlmiča hluku ROL-S a neperforovaný spojovací kanál ROL-0 k dispozícii ako príslušenstvo
-   Testované fínskym centrom technického výskumu VTT

Aplikácie:

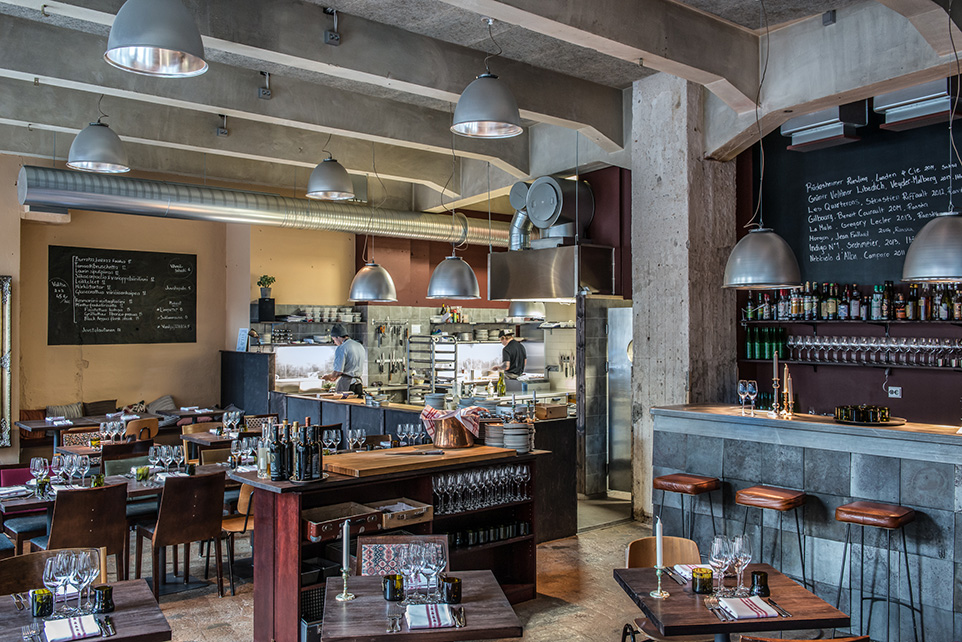

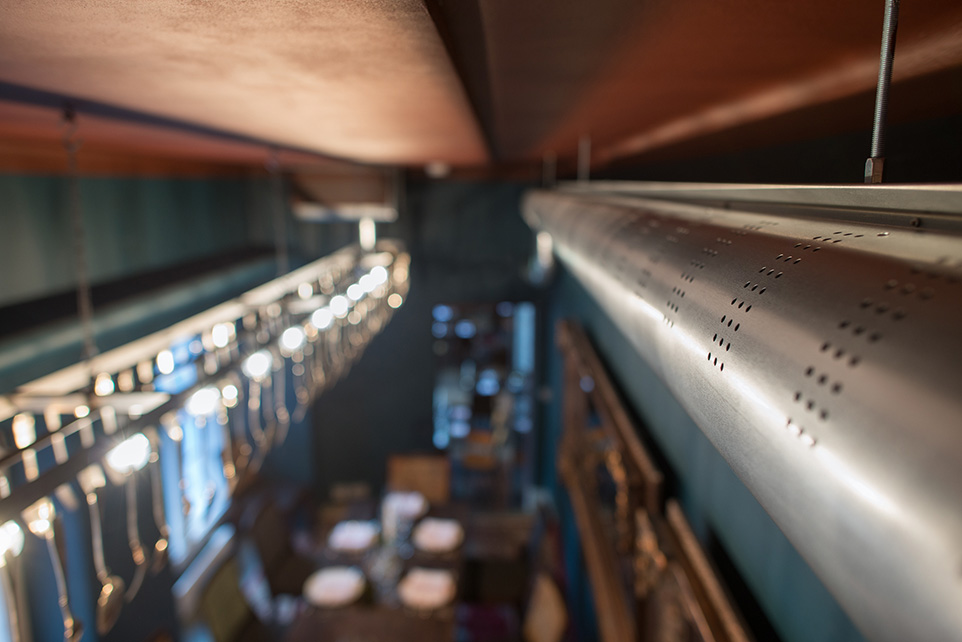

Reštaurácie, obchody, výrobné zariadenia:

Jedálne, otvorené priestory, posilňovne:

Kancelárie, učebne, konferenčné miestnosti:

Auditóriá, učebne, čitáreň:

Chodby, sklady, úzke medzery:

Výstavné miestnosti, konferenčné miestnosti, priemyselné priestory:

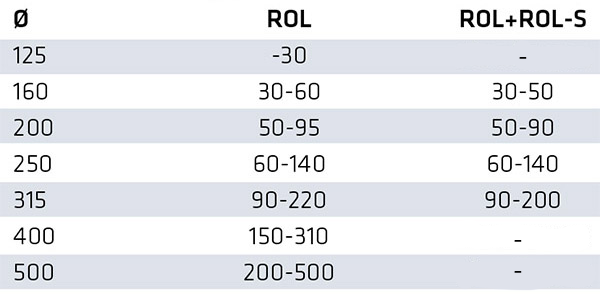

Rýchly návrh:

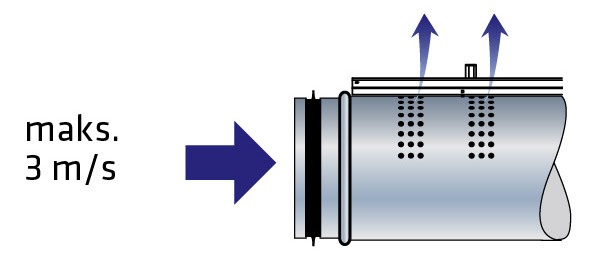

Max. 3 m / s <30 dB (A)

Kód produktu:

ROL - 200 / 180 - 1 + ROL-S *
1 2 3 4
1 = Veľkosť (priemer) 125 - 500 mm
2 = Sektor privádzaného vzduchu

3 = počet modulov (= dĺžka, 1 = 1500, 2 = 3000, 3 = 4500)
4 = nastavovacia / tlmiaca jednotka ako príslušenstvo
* ROL-S nie je povinný údaj.



ROL farebné možnosti
Spoločnosť ROL vám dáva príležitosť dotvoriť interiér. Pomocou farby môžete buď zmiešať ROL s okolitými farbami, alebo ho použiť ako technologické zvýraznenie.

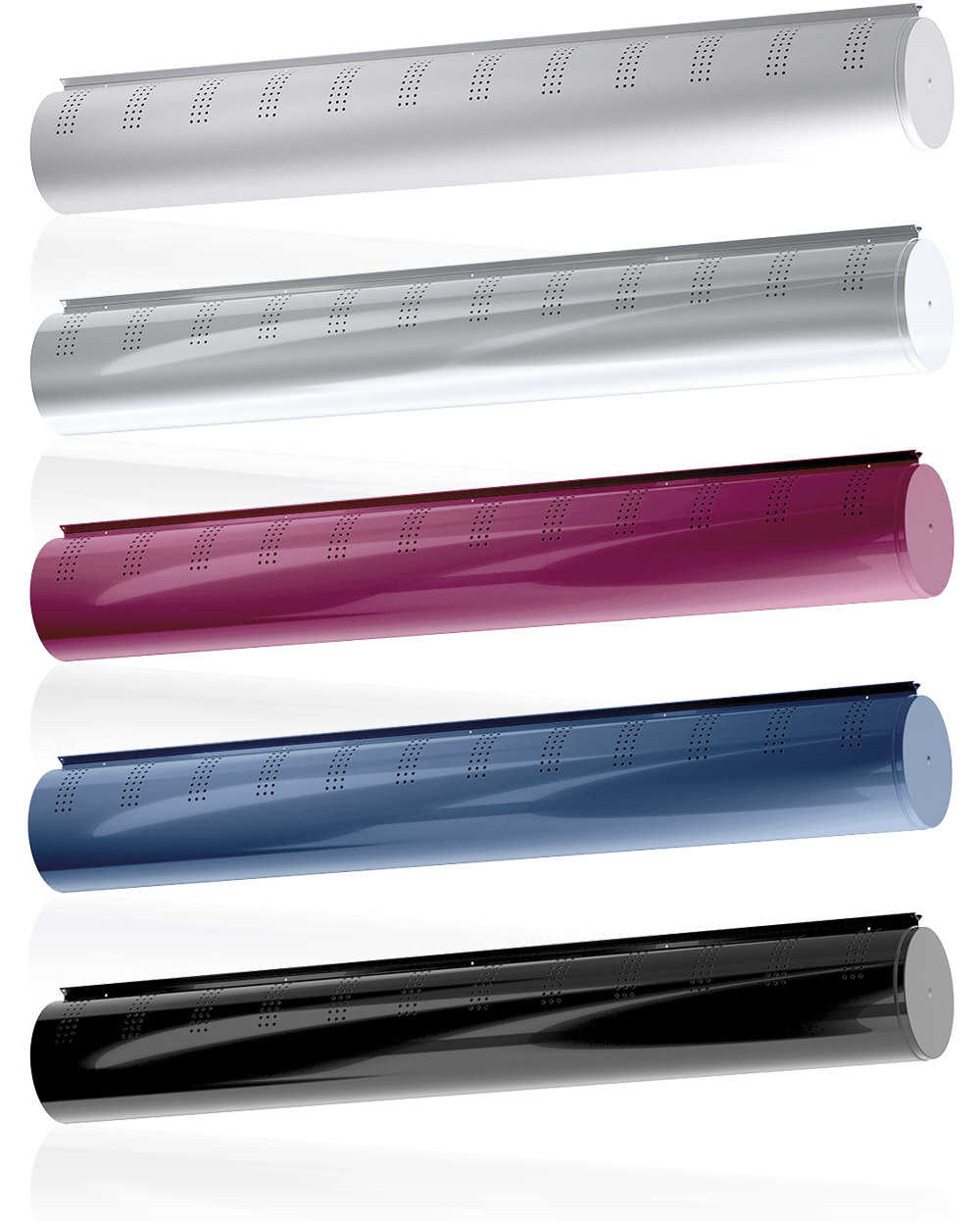

Štandardná farba ROL a ROL-S je čisto biela RAL 9016. ROL a ROL-S sú tiež k dispozícii s úchvatne lesklým lakovaným povrchom. Na požiadanie je možné ROL a ROL-S nalakovať aj v iných farbách RAL.

Vzor hodu:

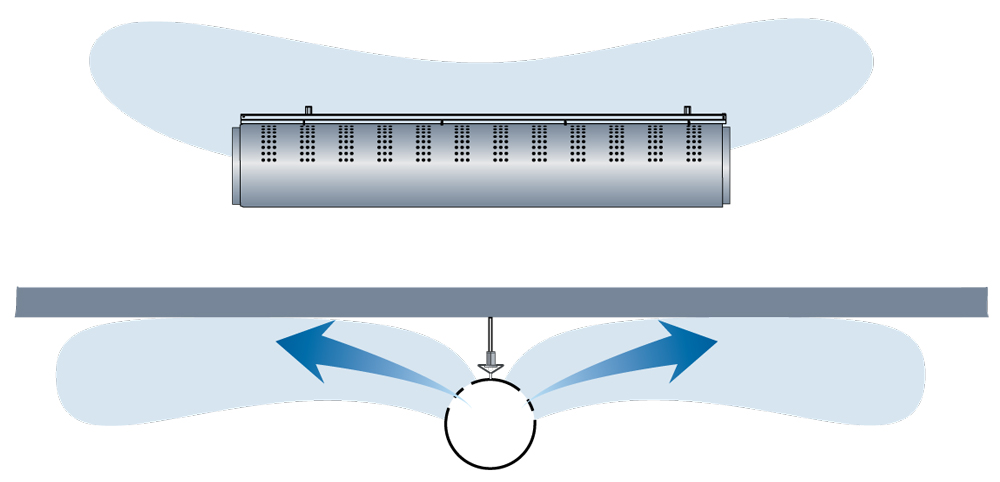

Dĺžka hodu potrubia ROL v 2 smeroch 180 °

Nastavenia ROL-S:
Nastavovacia jednotka ROL-S založená na meraní rozdielu statického tlaku umožňuje vysoko presné meranie a kontrolu prietoku vzduchu. Nastavovacia jednotka umožňuje presné nastavenie prietoku vzduchu (± 5%) aj pri nízkych prietokoch vzduchu a rýchlostiach potrubia.

ROL-S sa ľahko nastavuje

1. Tlakový rozdiel sa meria z meracej zásuvky riadiacej jednotky.

2. Toto nastavenie je možné vykonať pomocou nastavovacieho nástroja alebo skrutkovača dodaného s výrobkom. Nastavenie sa vykonáva otočením ovládacieho kolieska pomocou nástroja. Hodnoty ovládacieho kolieska zodpovedajú samostatným hodnotám k, ktoré sa nachádzajú na bočnej strane nastavovacej jednotky.

3. Polohu nastavenia je možné zaistiť skrutkou.

Nastavovaciu jednotku je možné otvoriť:
-   voľný prístup do potrubia z čistiaceho otvoru v súlade s predpismi
-   nastavovacia jednotka sa ľahko čistí a udržiava
-   ROL-S sa dá spoľahlivo čistiť aj zvnútra

Minimálne vzdialenosti:

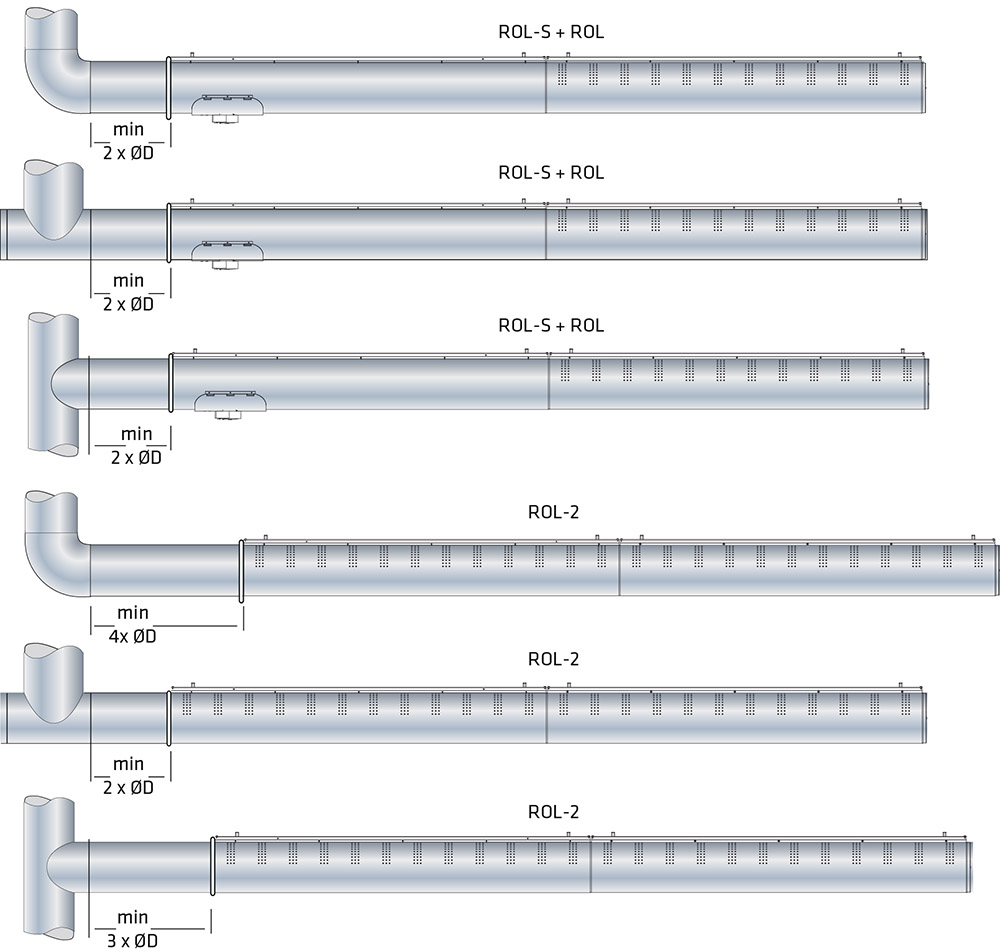

Odporúčané minimálne vzdialenosti po ohybe, odbočke T a spoji T.

Ako funguje potrubie ROL

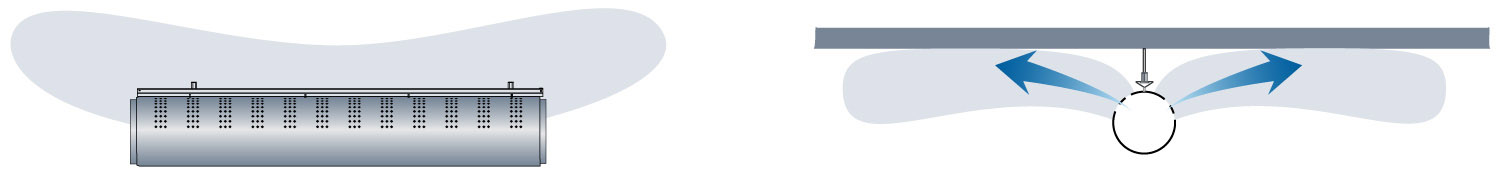

Rovnomerný perforačný vzor spoločnosti ROL vytvára rovnomerné a široké rozloženie vzduchu s dobrým miešacím pomerom.

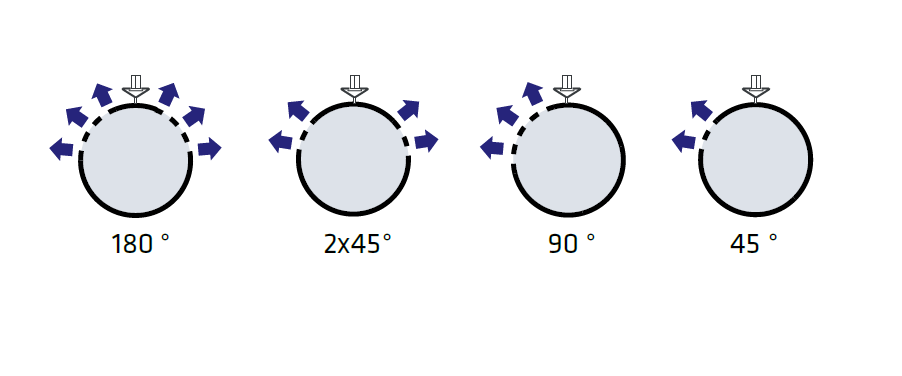

Pre dosiahnutie najlepších výsledkov prichádza potrubie ROL v štyroch rôznych variantoch sektoru privádzaného vzduchu. To zaručuje optimálny smer hodu za každých okolností.

Prietok vzduchu v ROL je určený jeho priemerom. Čím väčší je požadovaný objem vzduchu, tým väčší je priemer alebo viac potrubí. Pre dokonalú činnosť je potrebná riadená rýchlosť vzduchu a dostatočný koncový odpor alebo pokles tlaku. Odporúčaný minimálny pokles tlaku je 10 Pa, čo poskytuje dobrú kontrolu nad vzorom vrhania a spoľahlivé nastavenie pre celý systém.

Vnútorná klíma bez prievanu a vysoký zmiešavací pomer vďaka dostatočnému tlakovému rozdielu

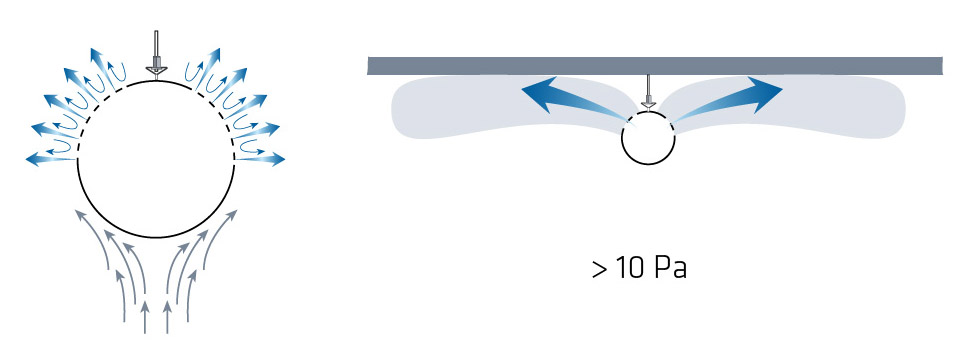

Dostatočný pokles tlaku vytvára efekt coanda a zaručuje rovnomerne rozložené a dobre zmiešané prúdenie privádzaného vzduchu. Potrubie dýzy potom bude fungovať tak, ako je to navrhnuté, aj pri vzduchu s nízkou teplotou.

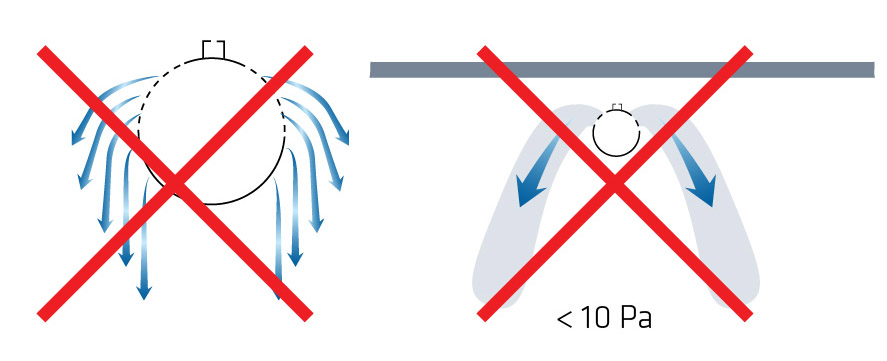

Nízky pokles tlaku nevytvorí efekt coanda, čo má za následok nízky pomer miešania. Nízkoteplotný prívodný vzduch prúdi dole a vytvára pocit prievanu.

POZNÁMKA! Týka sa to všetkých potrubí dýz.

Rozmery:

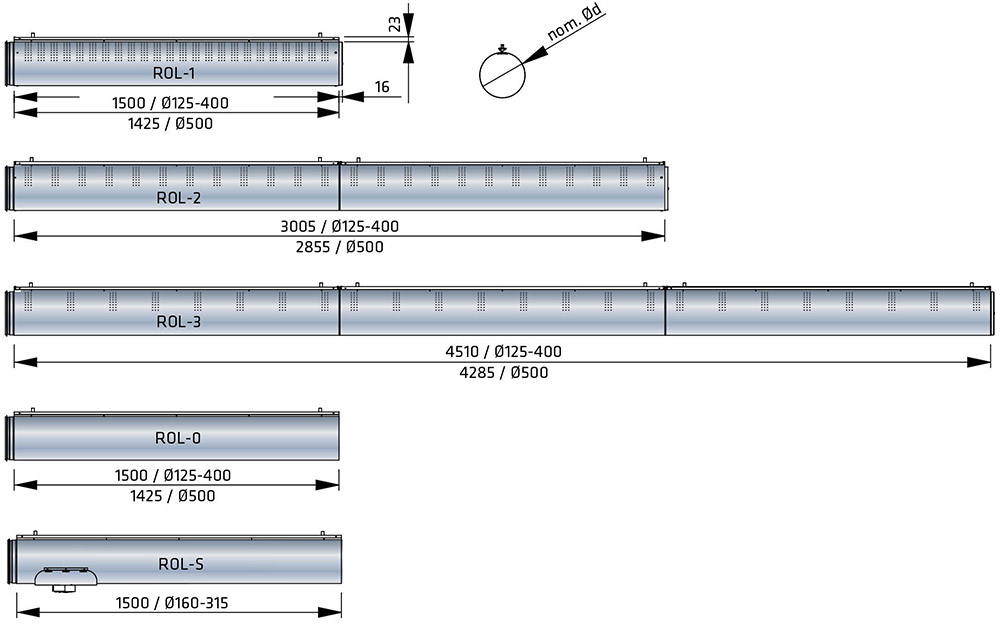

Hlavné rozmery ROL + ROL-0 + ROL-S

Na požiadanie môže byť ROL vyrobený ako 4-modulová jednotka, ktorej dĺžka je 6015 mm vo veľkostiach Ø125-400 a 5715 mm vo veľkosti Ø500.

POZNÁMKA! Plocha privádzaného vzduchu (počet perforácií) je štandardná bez ohľadu na dĺžku profilu. Pokles tlaku sa teda neznižuje ani sa rýchlosť prúdenia nezvyšuje so zvyšujúcou sa dĺžkou potrubia, čo zlepšuje meranie a nastavenie a súčasne zaisťuje kontrolovaný vzor hádzania po celej dĺžke potrubia.

Príklady inštalácie ROL

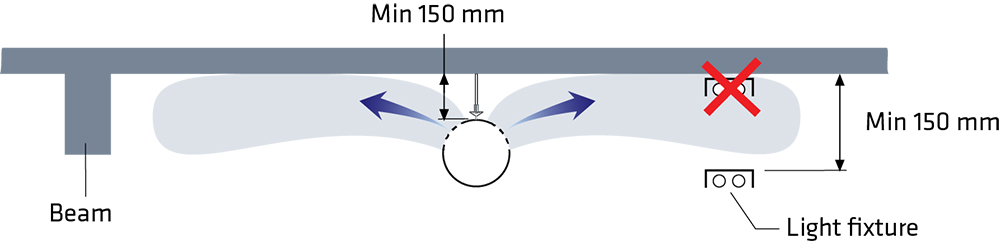

Odporúčaná inštalačná vzdialenosť potrubia ROL od stropu je min. 150 mm. Mali by ste sa vyhýbať prekážkam v prúdení vzduchu, ako sú lúče alebo svietidlá namontované na povrch.

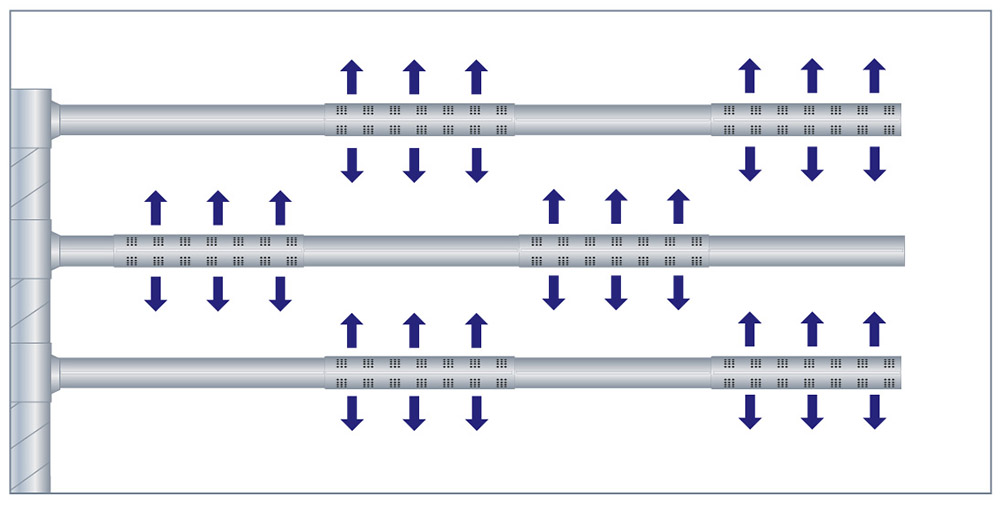

Ak sú lúče umiestnené blízko seba, odporúča sa nainštalovať ROL vedľa lúča jednosmerným hádzaním.

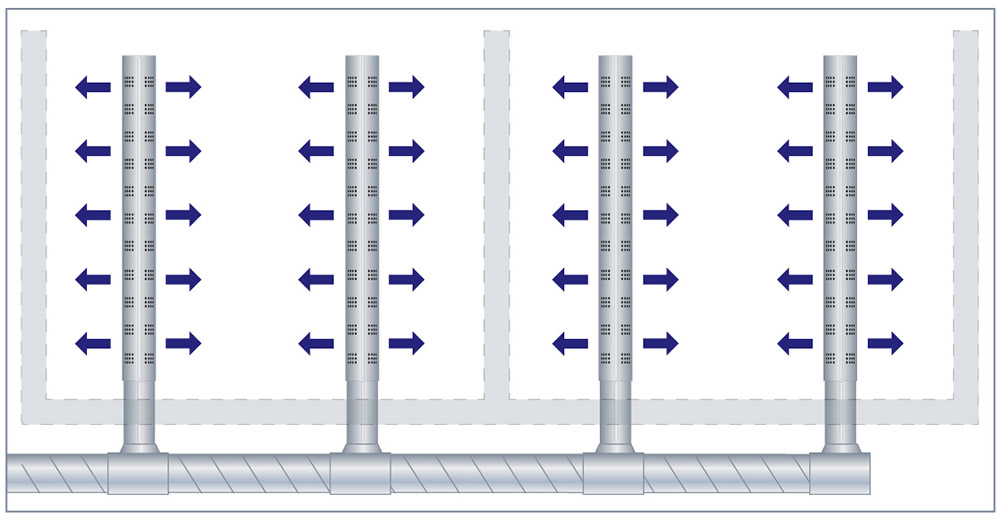

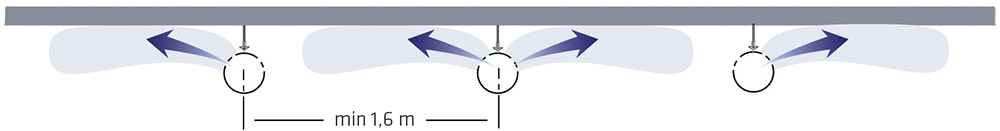

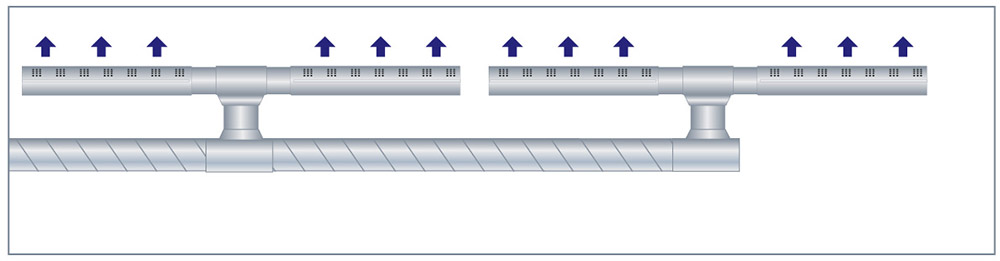

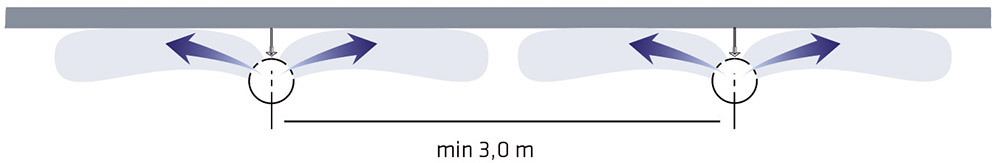

Minimálna vzdialenosť medzi dvoma kanálmi dýzy by mala byť 3 metre.

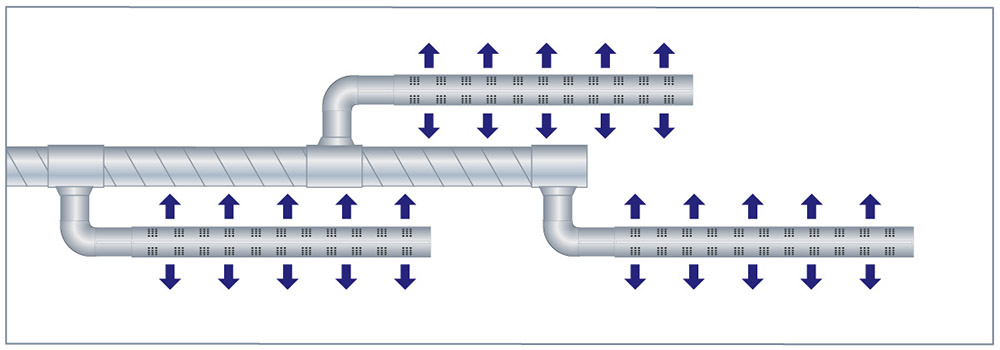

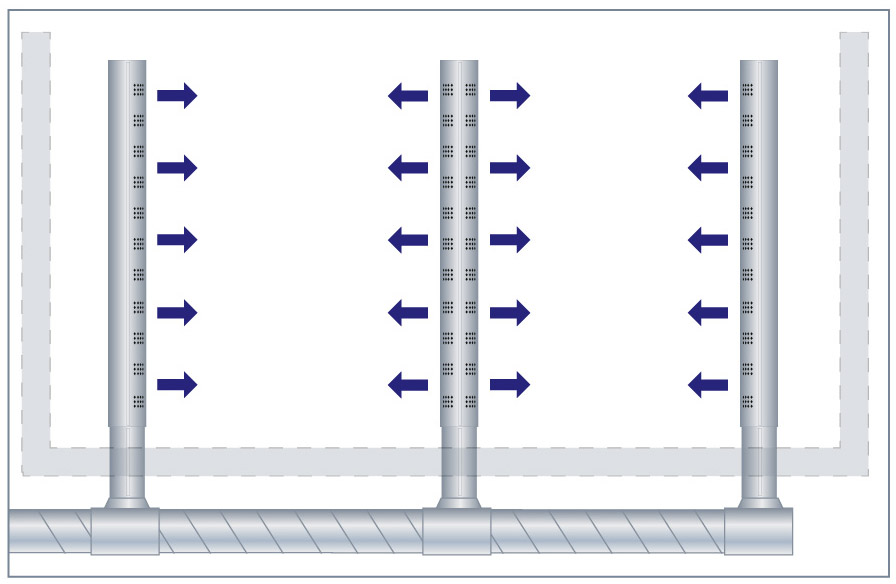

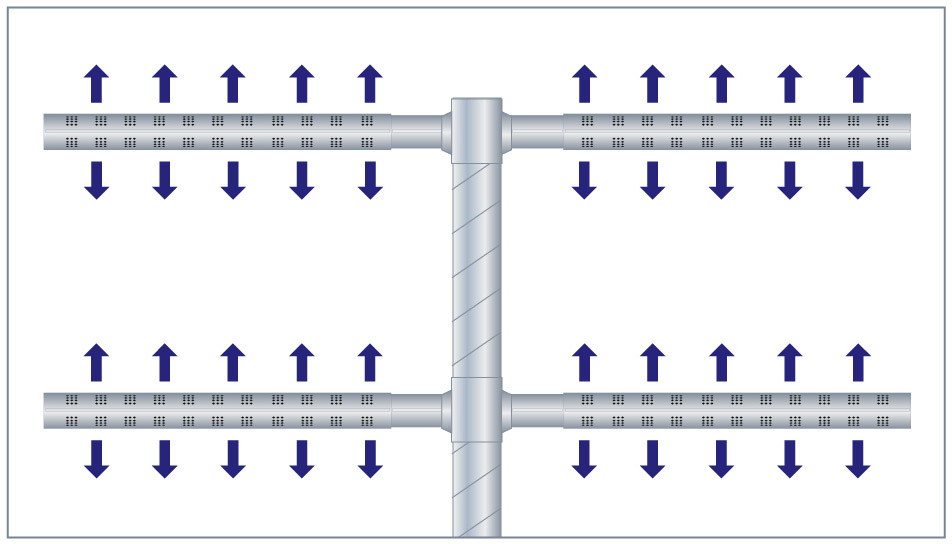

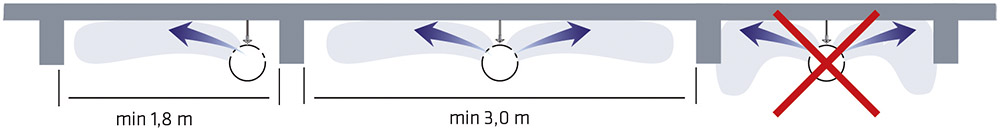

Alternatívna inštalácia, keď sú kanály dýz od seba vzdialené menej ako 3 metre.

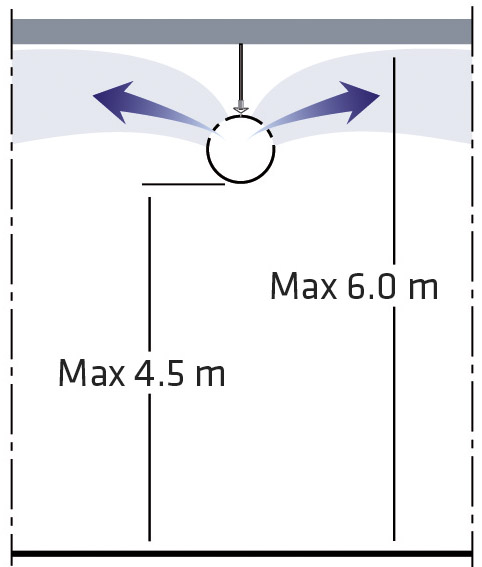

Odporúčaná montážna výška je 2,5-4,5 metra. Odporúčaná výška miestnosti je max. 6 metrov.

Inštalácia ROL:

Závesná lišta umožňuje rýchlu inštaláciu!

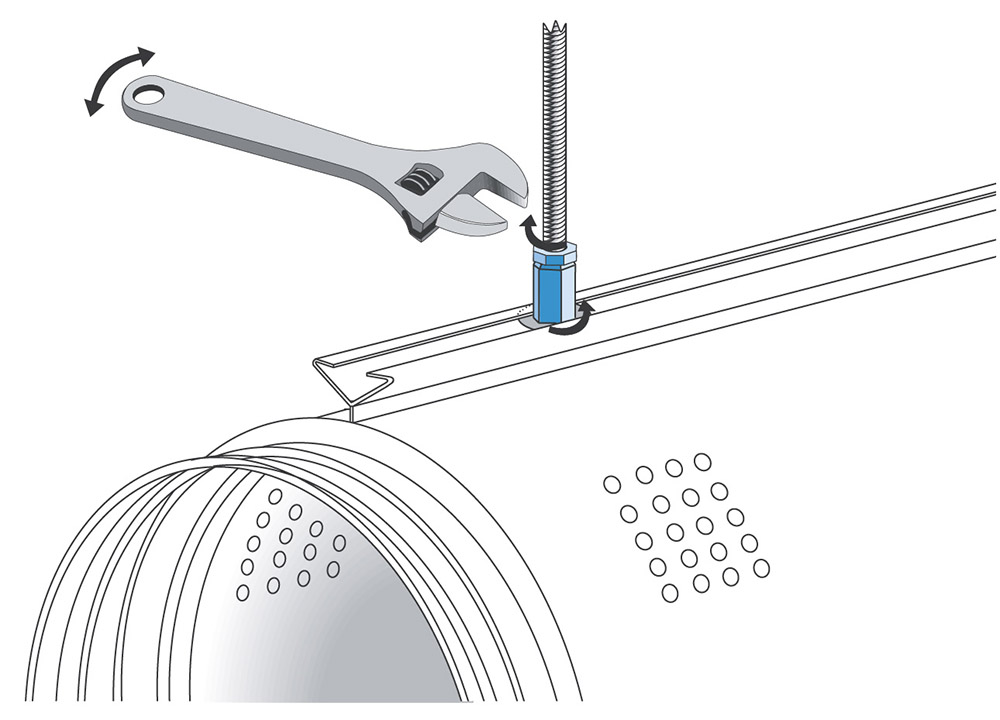

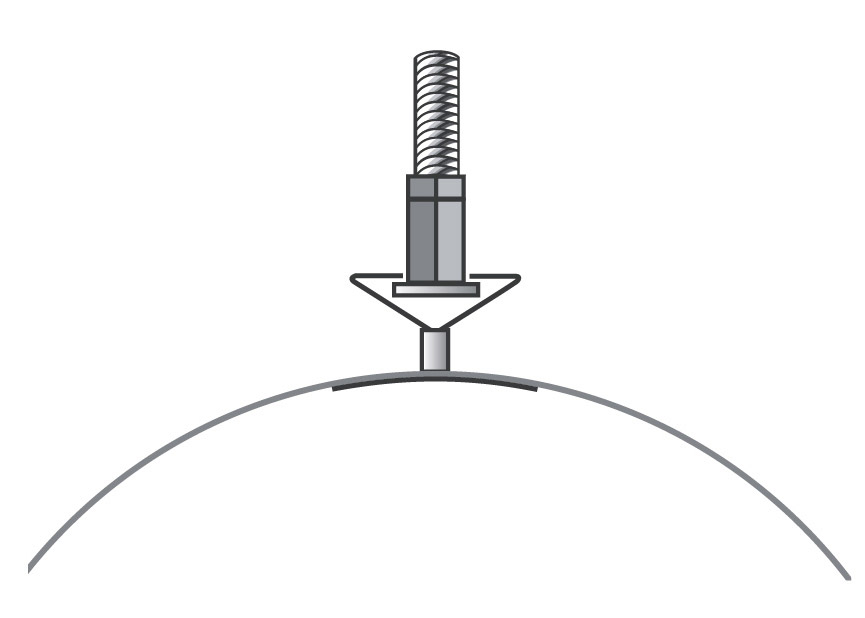

Otočné nity s ľavým závitom v závesnej lište sa voľne pohybujú, čo umožňuje ľubovoľný výber pozdĺžnych závesných bodov.
Vďaka rotujúcim nitom je upevnenie veľmi jednoduché a rýchle, pričom umožňuje presné doladenie výšky.
