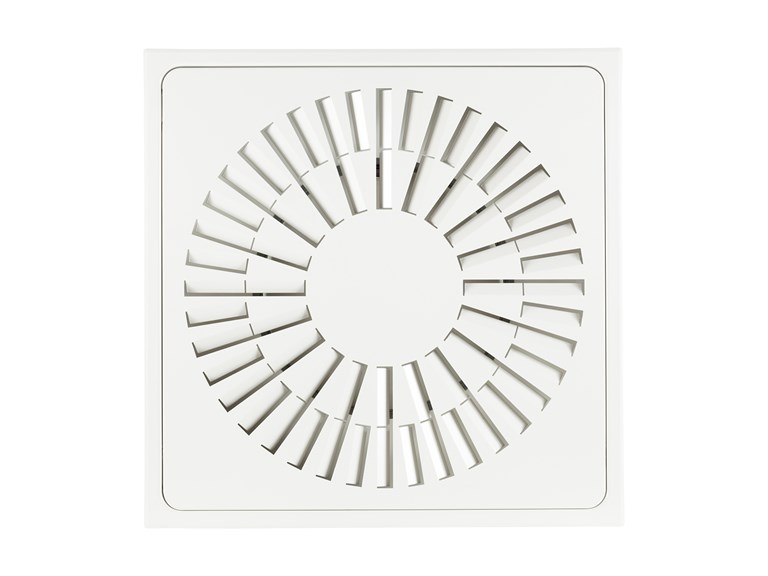

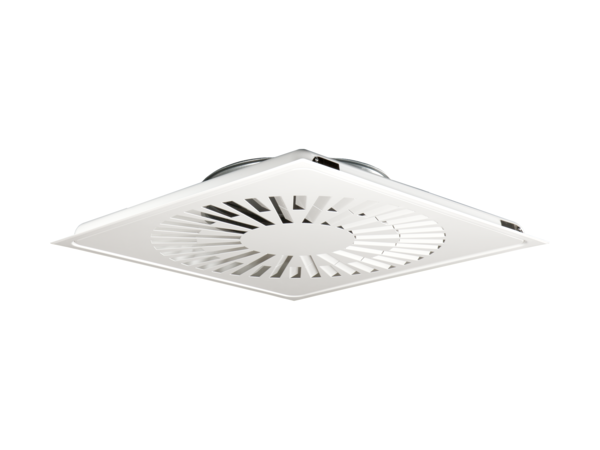

SWIFT
Štvorcový stropný difúzor pre prívod aj odvod vzduchu, 200–540 m³/h, Ø200-315 mm.
- Splachovací dizajn
- Dostupné aj vo verzii pre odsávaný vzduch
- Určené pre modulárne zavesené stropy
- Rýchly prístup
- ADAPTÉR pre systémové podhľady
- Možno kombinovať s uvádzacou skrinkou ALS
- Rotačný vzor vypúšťania vzduchu
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie

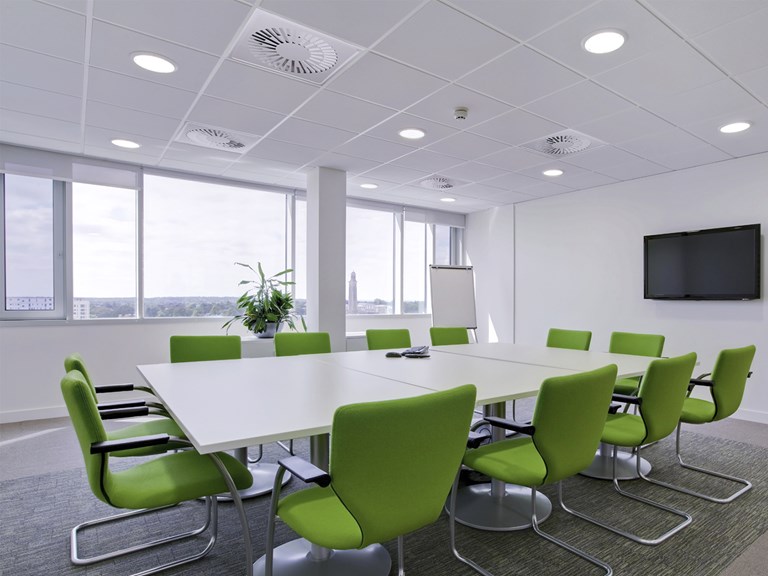

Štvorcový difúzor je určený na zapustenú montáž do modulárnych zavesených podhľadov; je však tiež vhodný na montáž do pevných zavesených stropov. Perforácie sú navrhnuté pre riadenie vysokej rýchlosti prúdenia vzduchu. Sekcia difúzora je vybavená funkciou rýchleho prístupu, ktorá vám umožňuje rýchlo otvoriť alebo zatvoriť difúzor vzduchu pre inštaláciu, uvedenie do prevádzky a čistenie.
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | ||||
Veľkosť stropu SWIFT |
l/s | |||
| 25 dB(A) | 30 dB(A) | 35 dB(A) | ||
| 200-500 | 62 | 72 | 83 | |
| 250-500 | 72 | 82 | 95 | |
| 200-600 | 78 | 86 | 98 | |
| 250-600 | 92 | 105 | 120 | |
| 315-600 | 93 | 109 | 127 | |
Veľkosť stropu SWIFT |
Veľkosť ALS |
l/s | ||
| 25 dB(A) | 30 dB(A) | 35 dB(A) | ||
| 200-500 | 160-200 | 50 | 59 | 70 |
| 250-500 | 200-250 | 63 | 73 | 85 |
| 200-600 | 160-200 | 48 | 62 | 78 |
| 250-600 | 200-250 | 76 | 89 | 105 |
| 315-600 | 250-315 | 91 | 105 | 120 |
| Údaje uvedené v tabuľke platia pre privádzaný vzduch a celkový tlak 50 Pa, ak sa použije spúšťací box ALS. *) Lp10A = Akustický tlak vrát. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². |
||||
