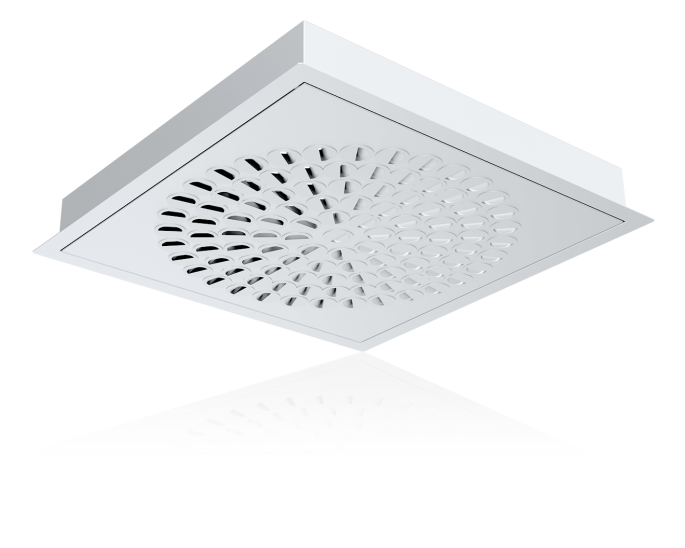

OLE difúzor privádzaného vzduchu

Mimoriadne štýlový difúzor privádzaného vzduchu pre zavesené a kazetové stropy kombinujúci moderný a štýlový dizajn, vynikajúce vzduchové a zvukové vlastnosti a jedinečne ľahkú inštaláciu.

OLE, vybavený plne nasmerovateľnými tryskami, vytvára horizontálny horizontálne sa rozširujúci vzor vírivého hodu. Vďaka svojim usmerniteľným tryskám sa vzor hodenia OLE po inštalácii ľahko zmení, napríklad ak sa zmení účel miestnosti. OLE je vhodný pre konštantné aj premenlivé prúdenie vzduchu a jeho vysoký zmiešavací pomer umožňuje aj chladený privádzaný vzduch. OLE Z je určený pre zavesené podhľady so skrytým T-roštom.

OLE difúzor privádzaného vzduchu

OLE sa hodí do novej vyvažovacej komory FLO

Jednou z najvýznamnejších vlastností OLE je patentovaná bočná nastaviteľnosť, ktorá mimoriadne uľahčuje inštaláciu. Aj keď inštalácia potrubia umiestňuje difúzor do stredu stropného otvoru, nastaviteľnosť do strany umožňuje jeho presné posunutie na miesto bez pohybu potrubia. Táto nastaviteľnosť zaisťuje vždy upratanú inštaláciu a môže ušetriť veľa času na inštaláciu.

Vlastnosti:
-   Moderný a štýlový dizajn
-   Jedinečne ľahká inštalácia a nastaviteľnosť do strany
-   Široký horizontálny vzor hodu, ktorý sa dá ľahko zmeniť
-   Vynikajúce vzduchové a zvukové vlastnosti
-   Model Z určený pre zavesené stropy so stropnými panelmi zakrývajúcimi mriežku T-tyče.

Rýchly návrh:

OLE

OLE difúzor privádzaného vzduchu

OLE+FLO

OLE difúzor privádzaného vzduchu

Rozmery:

OLE difúzor privádzaného vzduchu

Hod vzorom a hod hodom
Vzor hodu OLE sa dá ľahko zmeniť. Smer trysiek nemá žiadny vplyv na prúdenie vzduchu alebo hladinu zvuku.

Twist napájanie = štandardné

OLE difúzor privádzaného vzduchu

4 smery 360 °

OLE difúzor privádzaného vzduchu

Vertikálne

OLE difúzor privádzaného vzduchu

Riadený

OLE difúzor privádzaného vzduchu

Dĺžka hodu
Prívodkrútenia Prúd vzduchu - dĺžka hádzania - napájanie zákrutom Vertikálny vzor
hádzania Prúd vzduchu - dĺžka hádzania - vertikálne Prepočítavacie faktory
Smer fúkania Dĺžka hádzania L 0,2

OLE difúzor privádzaného vzduchu

OLE difúzor privádzaného vzduchu

OLE difúzor privádzaného vzduchu

Možnosti konštrukcie stropu:
OLE je k dispozícii pre hladké stropné povrchy a stropné konštrukcie s T-mriežkou s viditeľnými aj skrytými mriežkami.

OLE difúzor privádzaného vzduchu

1. Hladký povrch stropu

OLE difúzor privádzaného vzduchu

2. T- roštový strop so skrytým roštom
