VZ-41
Lineárny štrbinový difúzor pre stropnú a stennú inštaláciu - 41 mm.
- Dostupné ako štandardné moduly alebo v prevedení od steny k stene
- Modulárna dĺžka: 1000 mm, 1500 mm, 2000 mm
- Štandardná farba Biela RAL 9003
- Jeden, dva, tri alebo štyri sloty (viac slotov na vyžiadanie)
- Multivariabilné nastaviteľné
- Rovinný distribučný vzor ako aj možnosť nastavenia distribučného vzoru v rozsahu 180°
- Ľahký hliníkový extrúzny profil
- Prirodzene eloxované alebo potiahnuté (RAL alebo NCS)
- Pokosové rohové moduly
- Vzduchové deflektory vyrobené z nárazuvzdorného plastu
- 5 štandardných farieb
- Ďalšie možnosti:
- Podporné profily
- Koncová konzola, ľavá a/alebo pravá
- Koncová doska
- Perforovaná doska škrtiaca klapka v zásuvke

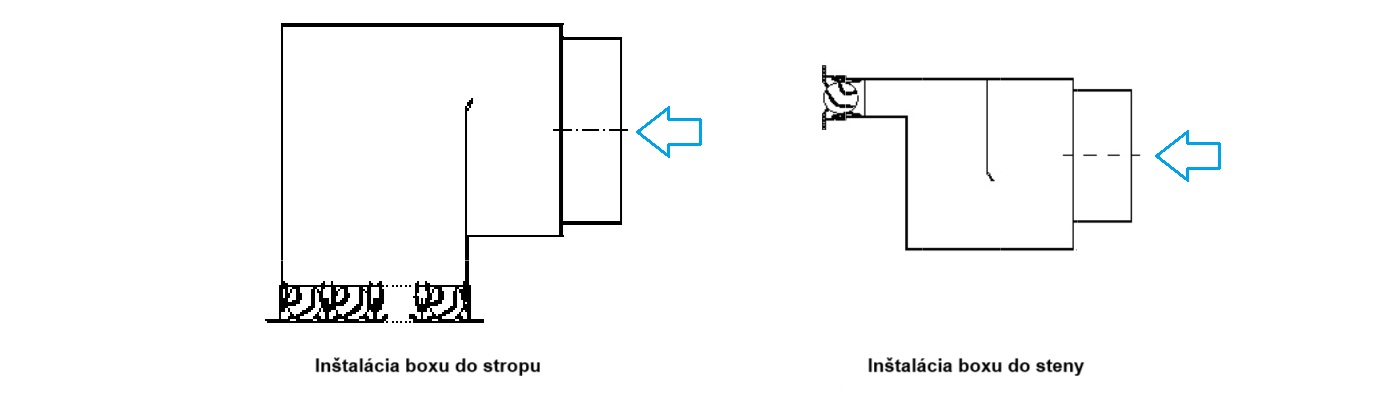

- Pozinkovaná oceľová spojovacia skrinka (voliteľne izolovaná)
Technické dáta
| VZ-41 Vertikálne rozpätie | ||||||||
| Počet slotov (n) | LWA = 25 dB | LWA = 30 dB | LWA = 35 dB | LWA = 40 dB | ||||
| V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | |
| 1 | 26 | 92 | 30 | 109 | 36 | 129 | 42 | 152 |
| 2 | 35 | 127 | 43 | 154 | 52 | 186 | 62 | 224 |
| 3 | 46 | 166 | 55 | 199 | 66 | 238 | 79 | 285 |
| 4 | 54 | 196 | 66 | 237 | 79 | 286 | 96 | 346 |
| VZ-41 Horizontálne rozpätie | ||||||||
| Počet slotov (n) | LWA = 25 dB | LWA = 30 dB | LWA = 35 dB | LWA = 40 dB | ||||
| V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | V l/s | V (m3/h) | |
| 1 | 24 | 88 | 29 | 105 | 34 | 124 | 41 | 147 |
| 2 | 38 | 137 | 45 | 163 | 54 | 195 | 65 | 233 |
| 3 | 47 | 168 | 56 | 201 | 67 | 242 | 81 | 290 |
| 4 | 57 | 206 | 69 | 248 | 83 | 298 | 99 | 358 |
