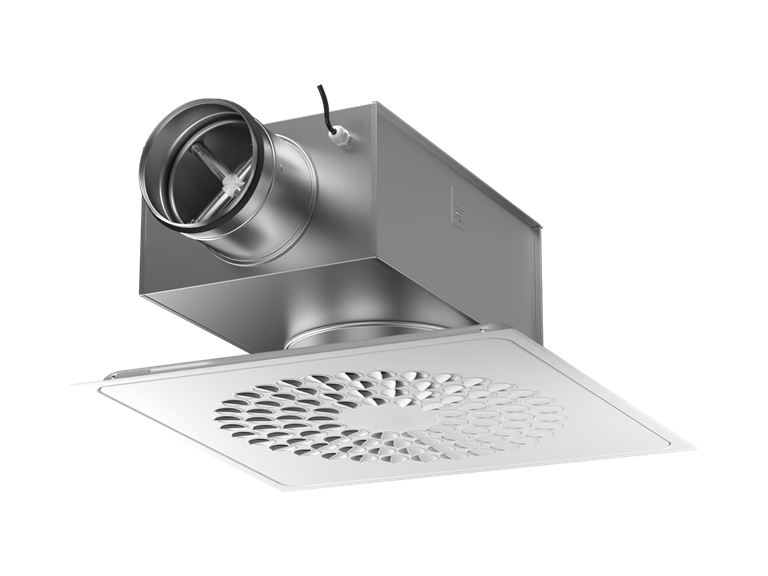

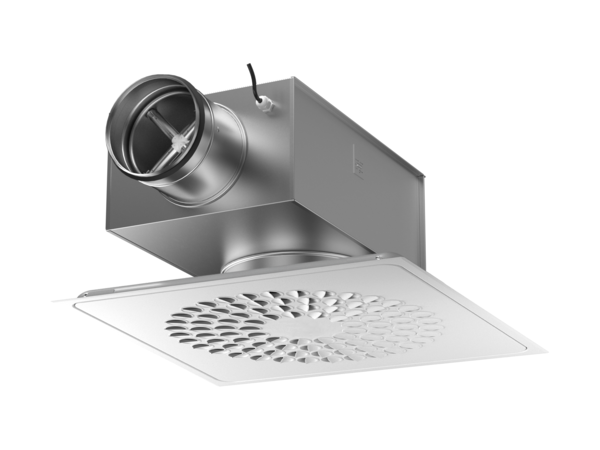

REACT Colibri Ceiling
Štvorcový stropný difúzor s tryskami pre prívod vzduchu s variabilným prietokom, 25-457 m3/h, Ø160 a 250 mm.
- Kruhový vzor trysky
- Vhodné pre VAV a DCV aplikácie
- Riadi prúdenie vzduchu podstatne pod izbovou teplotou (vysoký ΔT)
- Rýchla a jednoduchá inštalácia a uvedenie do prevádzky prostredníctvom Swegon Quick Access
- 100% flexibilný vzor roztiahnutia
- Určené pre modulárne zavesené stropy
- Používa sa spolu s uvedením do prevádzky REACT ALS na variabilnú reguláciu prietoku
- Uvedenie do prevádzky ALS s jedno- alebo dvojrozmernými zmenami medzi potrubím a pripojením výustky
- ADAPTÉR pre závesný stropný systém
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické špecifikácie
PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *)
| COLIBRI C VF Veľ |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3 / h | l/s | m3 / h | l/s | m3 / h | |
| 250-600 | 73 | 263 | 86 | 310 | 101 | 364 |
| 315-600 | 93 | 335 | 109 | 392 | 127 | 457 |
| COLIBRI C VF Veľ |
REACT ALS Veľkosť |
min.* | 25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3 / h | l/s | m3 / h | l/s | m3 / h | l/s | m3 / h | ||
| 250-600 | 160-250 | 7 | 25 | 62 | 223 | 74 | 263 | 87 | 313 |
| 315-600 | 250-315 | 20 | 72 | 93 | 335 | 108 | 392 | 127 | 457 |
|
Údaje sú špecifikované pre privádzaný vzduch s otvorenou klapkou pri použití spúšťacej skrinky REACT ALS alebo ALS. *Produkt nesmie klesnúť pod min. pretože potom nemožno zaručiť funkciu merania. POZNÁMKA: Pre vysoký pokles tlaku naprieč produktom môže byť ťažké dosiahnuť min. tok. |
|||||||
| COLIBRI C VF Veľ |
Veľkosť ALS | 25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3 / h | l/s | m3 / h | l/s | m3 / h | ||
| 250-600 | 160-250 | 62 | 223 | 73 | 263 | 87 | 313 |
| 250-600 | 200-250 | 66 | 238 | 78 | 281 | 91 | 328 |
| 315-600 | 200-315 | 84 | 302 | 98 | 353 | 115 | 414 |
| 315-600 | 250-315 | 89 | 320 | 103 | 371 | ||
