Klapky REACT V
Aktívna klapka pre systém REACT od spoločnosti Swegon pre ventiláciu riedenú variabilným prietokom (VAV).
Klapka s premenlivým prietokom
- Variabilná alebo konštantná regulácia prietoku
- Možno namontovať priamo na ohyby a prechody/redukcie potrubí (kruhové)
- Rýchly prístup k údajom cez displej ovládača
- Rýchle nastavenie parametrov
- Analógové ovládanie alebo ovládanie Modbus
- Dá sa ľahko izolovať proti kondenzácii v potrubnom systéme

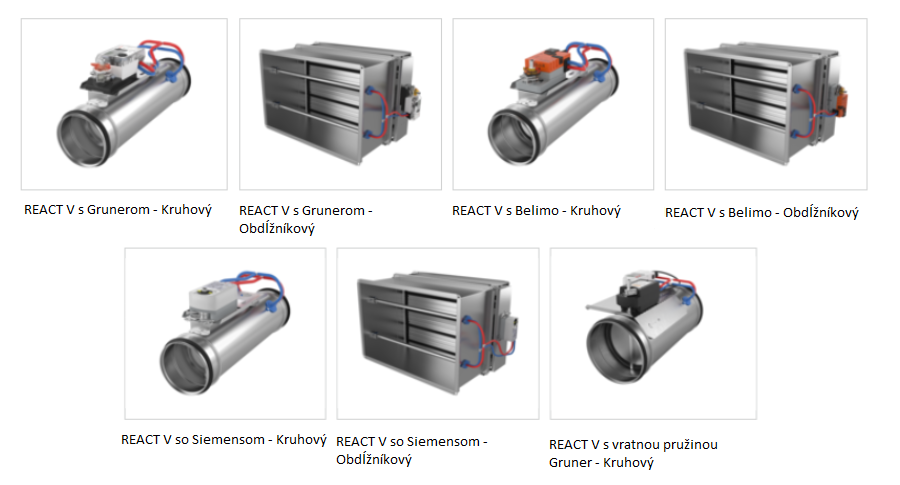

- Varianty:

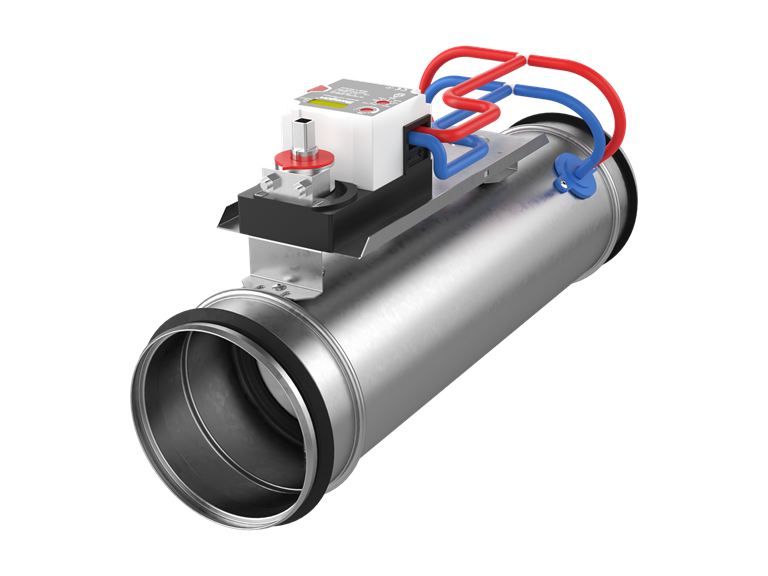

- Kruhové pripojenia: Ø100-630 mm

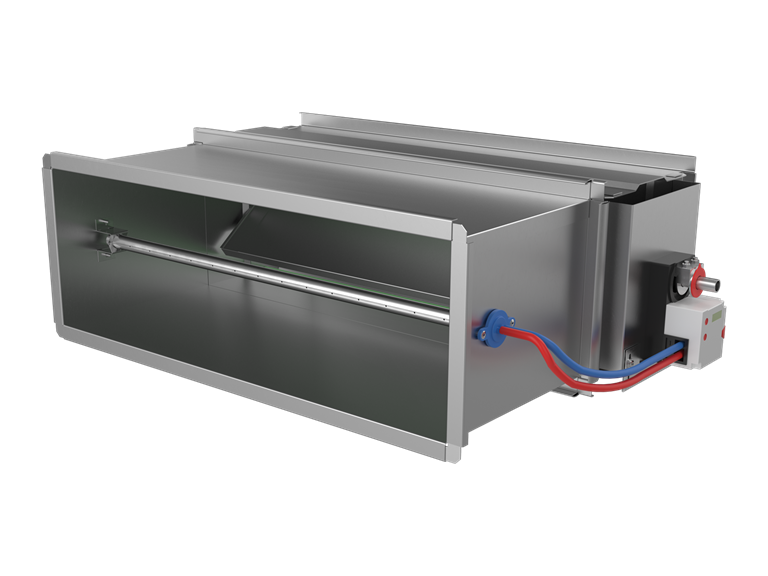

- Obdĺžnikové spoje: 200x200-1400x700 mm
- K dispozícii s pohonom s vratnou pružinou
Rozsah prietoku
| Veľkosť | Min. | Max.* | ||
| l/s | m3 / h | l/s | m3 / h | |
| 100 | 5 | 18 | 67 | 241 |
| 125 | 9 | 32 | 108 | 389 |
| 160 | 16 | 58 | 184 | 662 |
| 200 | 25 | 90 | 292 | 1051 |
| 250 | 40 | 144 | 470 | 1692 |
| 315 | 63 | 227 | 747 | 2689 |
| 400 | 102 | 367 | 1240 | 4464 |
| 500 | 164 | 590 | 1900 | 6840 |
| 630 | 300 | 1080 | 2950 | 10620 |
*Nominálny prietok (Vnom) na základe 120 Pa pri odčítaní tlaku.
