Vetranie obytných priestorov podľa potreby so spätným získavaním tepla

Energeticky efektívne a tiché prevedenie. Ventilačný systém freeAir pre domácnosti ponúka technicky prepracované ventilačné riešenie pre nové budovy a rekonštrukcie. Riadenie dopytu pomocou 8 senzorov (vrátane CO2, vlhkosti a teplôt) zaisťuje zdravé vnútorné prostredie. Rekuperácia tepla vyššia ako 90 percent je v kontraste s veľmi nízkou požiadavkou na prevádzkovú energiu. Ďalším plusom je možnosť zásobovania viacerých miestností čerstvým vzduchom pomocou jedného zariadenia. Vďaka inteligentnému aktívnemu prepadu freeAir plus je možné pripojiť miestnosti privádzaného vzduchu k vetraniu obytného priestoru bez akýchkoľvek ventilačných potrubí. Ventilačný systém freeAir jedinečným spôsobom kombinuje výhody decentralizovaných a centralizovaných systémov.

Decentralizovaná ventilačná jednotka freeAir 100 na vetranie obytných priestorov

Obytné vetranie bez ventilačného systému je dnes už ťažko možné kvôli vzduchotesnej konštrukcii, ktorá je dnes bežná. Z tohto dôvodu je vetranie so spätným získavaním tepla inštalované v mnohých stavebných projektoch. Obzvlášť populárne sú systémy decentralizovaného vetrania inštalované vo vonkajšej stene, ktoré zásobujú jednu alebo viac miestností čerstvým vzduchom. Pri tomto type vetrania obytných priestorov je možné do veľkej miery upustiť od zložitých vedení prívodného vzduchu. BluMartin so svojim ventilačným zariadením freeAir 100 je jedným z popredných výrobcov decentralizovaných ventilačných systémov na vetranie obytných priestorov.

Decentralizovaný ventilačný systém, ako je freeAir 100, ponúka podstatne viac výhod ako čistá výmena vzduchu pre hygienicky dokonalé vetranie obytného priestoru: znateľne lepšia kvalita vzduchu zaisťuje vysoký komfort. Vetranie s rekuperáciou tepla šetrí vykurovaciu energiu, je preto aktívna ochrana podnebia a obyvateľom šetrí skutočné peniaze. V lete môže vetranie obývacej izby priviesť do bytu príjemne chladný nočný vzduch. A predovšetkým nie je potrebné otvárať okná, aby sa ventiloval obývací priestor.

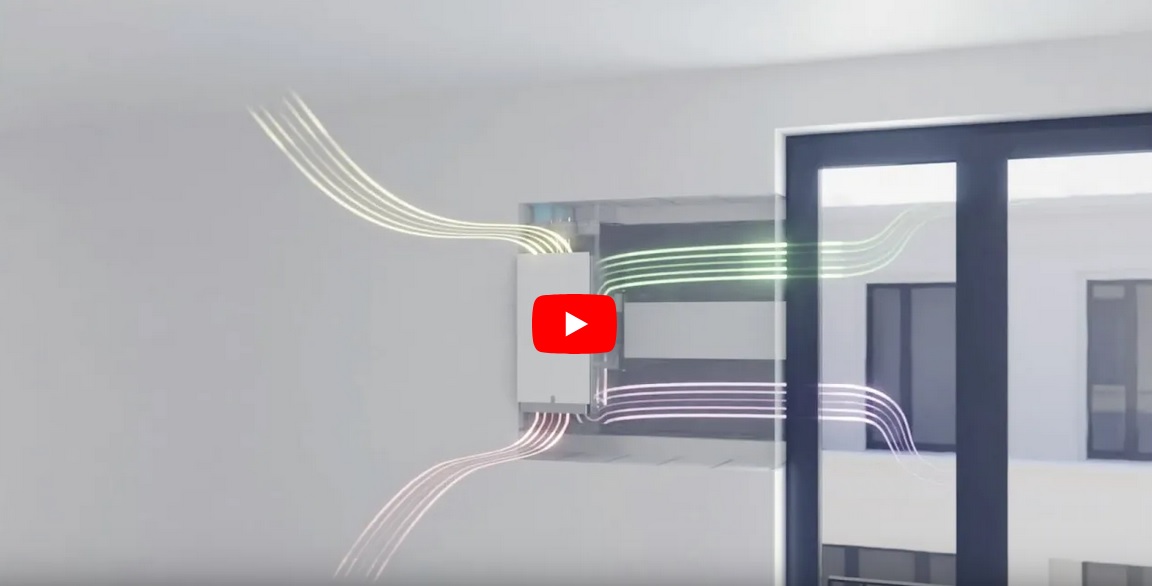

Takto funguje vetranie obytného priestoru s freeAir 100

Diferenciácia medzi centrálnym a decentralizovaným ventilačným systémom

Ventilačná jednotka freeAir 100 je centrálna externá nástenná ventilačná jednotka v byte. Ak hovoríme o vetraní obytných priestorov, zvyčajne sa rozlišuje medzi centrálnym a decentralizovaným ventilačným systémom. Vetranie obytného priestoru s centrálnym ventilačným zariadením dodáva z. B. bytový dom, rodinný dom alebo veľký byt iba s jedným zariadením. Za týmto účelom musia byť všetky poschodia a miestnosti spojené s ventilačnou jednotkou prostredníctvom starostlivo naplánovanej a zabudovanej distribučnej siete vzduchu. Pre veľké budovy musia takéto systémy vetrania obytných priestorov spĺňať špeciálne požiadavky na požiarnu ochranu.

Na druhej strane je jednoduchšie naplánovať a nainštalovať decentralizovaný ventilačný systém. Tieto ventilačné zariadenia sú zvyčajne umiestnené priamo vo vonkajšej stene. Vo väčšine prípadov potom dve vetracie zariadenia pre domácnosť spolupracujú v pároch: Jedno zariadenie privádza čerstvý vzduch do miestnosti, zatiaľ čo druhé zariadenie odsáva použitý vzduch z inej časti bytu. Za normálnych okolností sa decentrálny ventilačný systém používa ako vetranie obytných priestorov pre jednotlivé miestnosti, čo vedie k veľkému počtu otvorov vonkajšej steny.

Vonkajšie zariadenie na vetranie stien - byt - ideálna forma decentralizovaného vetrania

Ventilačný systém freeAir 100 boduje pripojením do druhej miestnosti a spája tak výhody oboch systémov. Pripojenie do druhej miestnosti umožňuje vetranie menších bytov alebo podlahy v rodinnom dome pomocou centrálneho ventilačného systému bytu iba pomocou jedného zariadenia. Vetranie obytných priestorov s centrálnym ventilačným zariadením v byte je zvláštnou formou decentralizovaného vetrania. Vedie sem ventilačný systém freeAir od spoločnosti bluMartin, pretože ponúka jedinečné riešenie, ktoré zvláda minimum vetracích potrubí a obvykle iba jeden otvor vonkajšej steny na byt:

Vetracia jednotka freeAir 100 je umiestnená vo vonkajšej stene ako iné decentralizované systémy, vetrá a vetrá súčasne (vyvážené vetranie). Miestnosti na odvod odpadového vzduchu, ako je napríklad kúpeľňa, sú pomocou krátkych vedení priamo spojené so zariadením na vonkajšiu stenu. Vďaka inteligentnému aktívnemu prepadu freeAir plus je možné k vetraniu obytného priestoru pripojiť ďalšie miestnosti privádzaného vzduchu bez akýchkoľvek ventilačných potrubí.

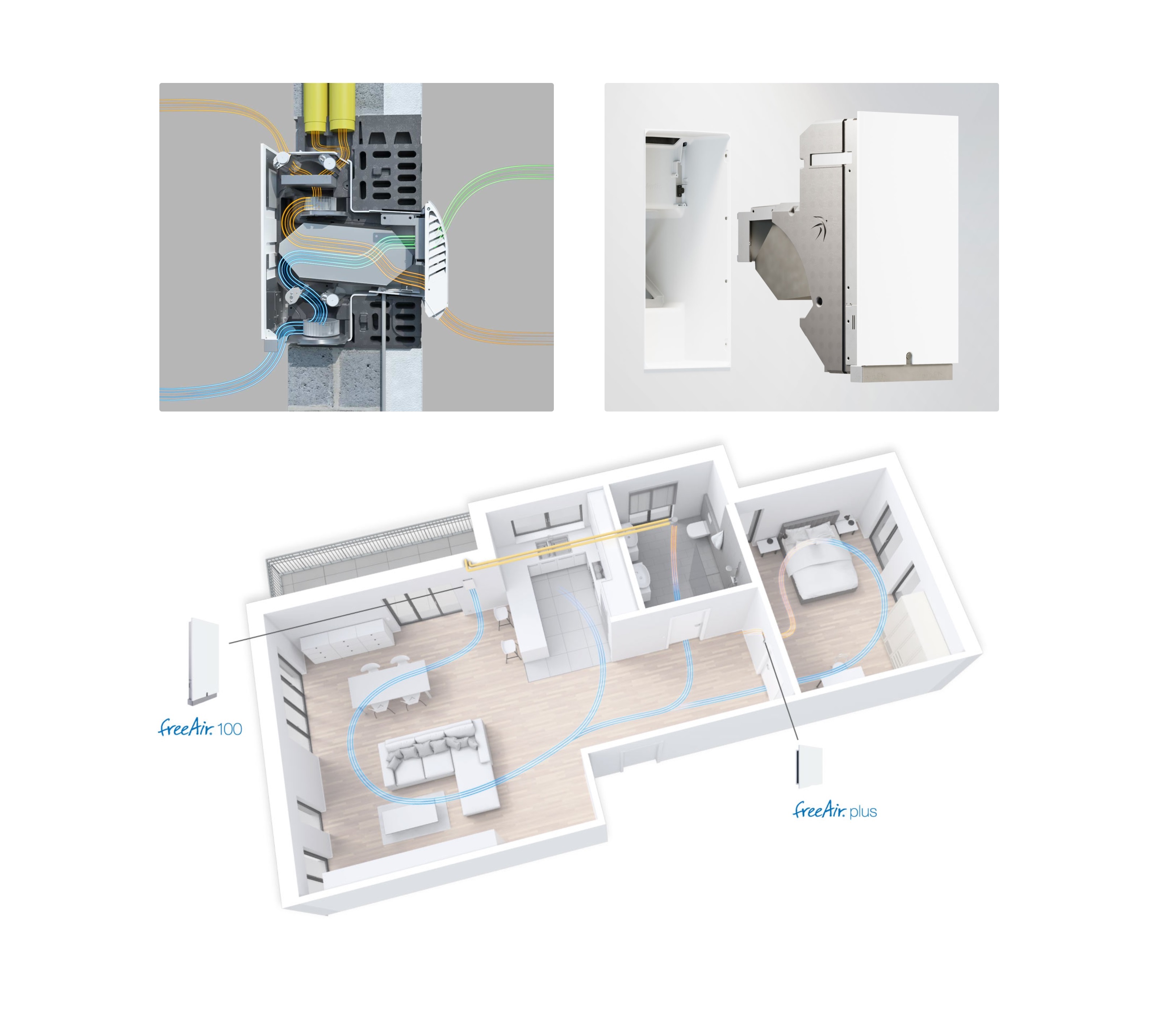

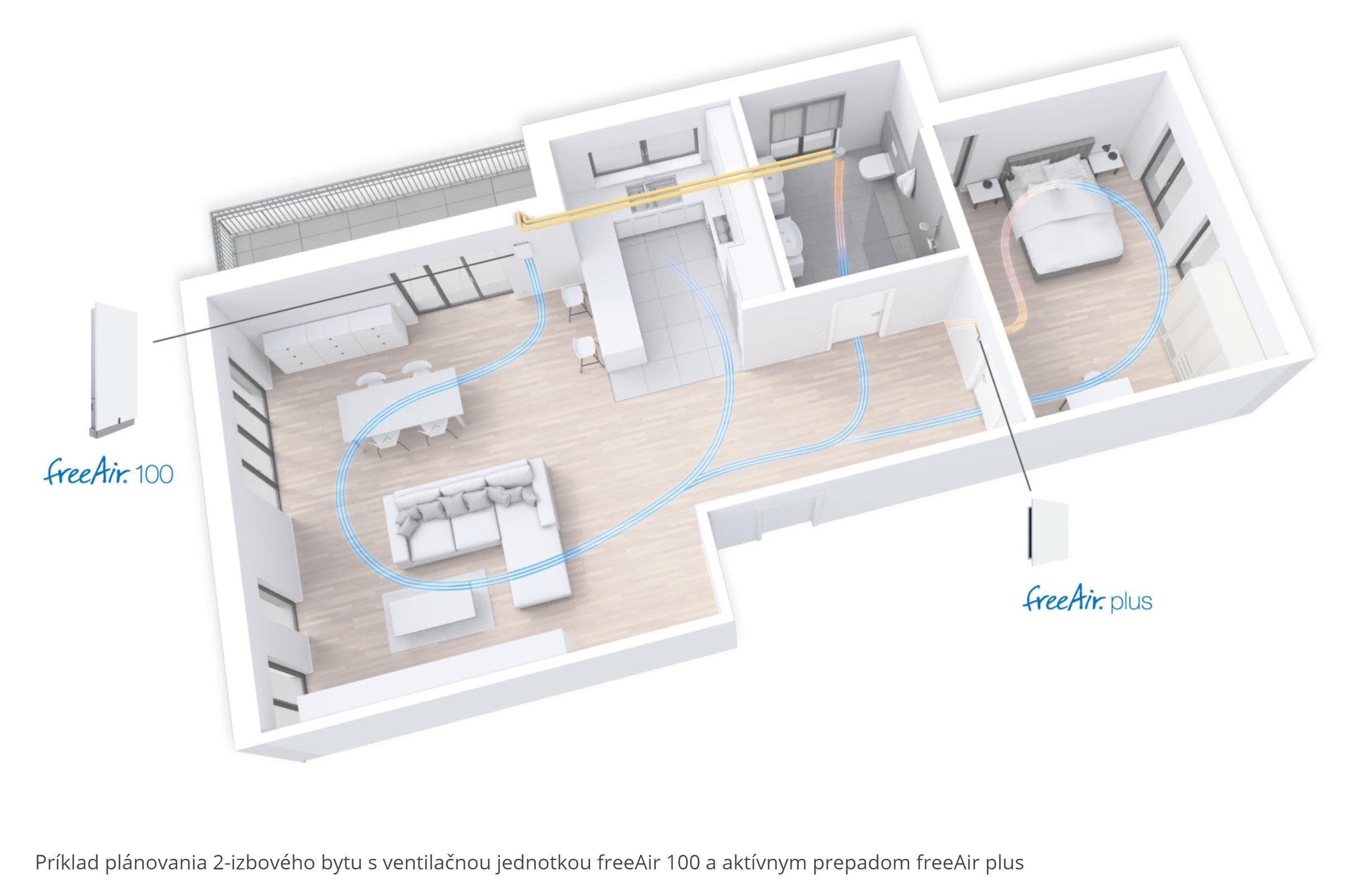

Výsledkom je kombinácia nových plánovacích možností, ktoré dokonca umožňujú vetranie obytných priestorov 2-izbového bytu alebo podlahy v rodinnom dome iba s jedným zariadením decentralizovaného ventilačného systému. Napríklad ventilačné zariadenie je inštalované vo vonkajšej stene obývacej izby. Do spálne je aktívny prepad privádzaný čerstvý vzduch aj pri zatvorených dverách. Kúpeľňa je prepojená s ventilačným systémom cez pripojenie druhej miestnosti.

Ventilačný systém s jedinečným riadením dopytu

Pre efektívne vetranie obytných priestorov je obzvlášť dôležité, aby sa privádzalo správne množstvo vzduchu. Vetranie by malo byť intenzívnejšie po sprchovaní alebo počas varenia. Aj keď sú hostia na návšteve alebo sa o nich rozprávajú deti, potreba čerstvého vzduchu rýchlo rastie. Na druhej strane by domáce vetranie malo znižovať množstvo vzduchu, keď je v byte malá aktivita alebo ak sú obyvatelia neprítomní hodiny alebo dlhšie. Zníženie výkonu prístroja šetrí energiu, chráni vzduch v miestnosti pred vysušením, predlžuje životnosť vzduchového filtra a minimalizuje emisie hluku.

Mnoho ventilačných systémov preto pracuje so senzorom, ktorý meria látky znečisťujúce ovzdušie. Vetranie obytného priestoru freeAir ide o niekoľko krokov ďalej: Osem senzorov detekuje kvalitu vzduchu v miestnosti a na základe nameraných hodnôt riadi objem vzduchu a tepelný príkon. Osem snímačov meria okrem iného teplotu, obsah vlhkosti a koncentráciu CO2 - vo vzduchu v miestnosti aj vo vonkajšom vzduchu. Inteligentné riadenie vlhkosti zabraňuje suchému aj vlhkému vzduchu. Všetky snímače sú umiestnené v samotnej ventilačnej jednotke. Nie je potrebné ukladať káble snímačov.

Jedno zariadenie pre všetky aplikácie

Vysoká energetická účinnosť vďaka vetraniu so spätným získavaním tepla

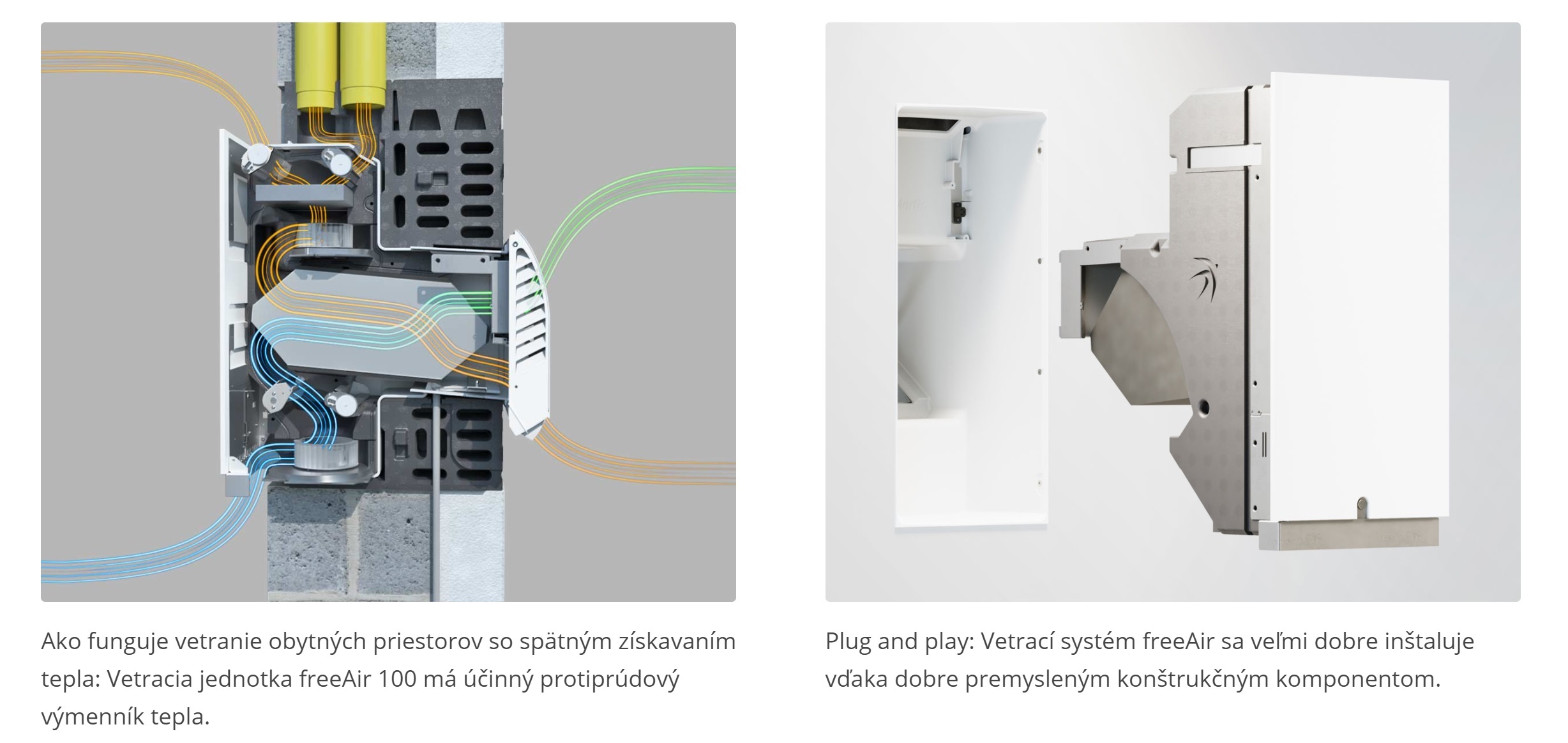

Vysoko účinné spätné získavanie tepla je rozhodujúce pre kvalitu riadeného vetrania obytných priestorov. freeAir 100 obsahuje výmenník tepla, ktorý pracuje na princípe protiprúdu. S týmto protiprúdovým výmenníkom tepla môže ventilačná jednotka dosiahnuť viac ako 90% spätného získavania tepla. Ventilačný systém je certifikovaný inštitútom Passive House Institute (PHI) ako pasívny dom vhodný komponent pre vetranie obytných priestorov. Podľa obzvlášť prísnych testovacích kritérií PHI a EN 13141-8 bola certifikovaná miera dodávky tepla na 87 percent.

Mimochodom, vetranie so spätným získavaním tepla je úplne hygienické, pretože sa oba prúdy vzduchu nemiešajú. Pri protiprúdovom výmenníku tepla je použitý vzduch prúdiaci von a čerstvý vzduch privádzaný cez seba v samostatných kanáloch. Teploty dvoch prúdov vzduchu sú si navzájom rovné, pretože tepelne vodivá deliaca stena prenáša teplo z použitého vzduchu na čerstvý vzduch.

To má pozitívny vplyv aj v lete. V horúcich dňoch je horúci vonkajší vzduch trochu ochladený vzduchom prúdiacim von z miestnosti. V noci sa na chladenie používa vetranie obytného priestoru. Potom sa aktivuje takzvaný obtok, ktorý zaisťuje, že chladný nočný vzduch obchádza výmenník tepla a bez ohrevu prúdi do obytného priestoru. To všetko sa deje úplne automaticky: Senzory vetrania obývacej izby rozpoznávajú teplotné rozdiely a dávajú ventilačnému systému signál na aktiváciu alebo deaktiváciu obtoku.

Výhody vetrania so spätným získavaním tepla sú zrejmé: Prúdiaci vzduch je celoročne príjemne temperovaný a na predohrev vzduchu nie je potrebné spotrebovať žiadnu vykurovaciu energiu.

Vetranie obytného priestoru s mnohými výhodami

Ľahšie plánovanie

Plánovanie vetrania obytných priestorov je s ventilačným zariadením freeAir oveľa jednoduchšie. Od drahých protipožiarnych opatrení sa dá upustiť, čo znižuje náklady najmä v bytových domoch. Pretože zariadenie ako decentralizovaný ventilačný systém vyžaduje podstatne menej vetracích vedení a vôbec žiadne vedenia snímačov, a napriek tomu je možné pripojiť ďalšie miestnosti, je plánovanie znížené. Vetranie obytného priestoru pomocou ventilačného zariadenia freeAir 100 je možné dobre naplánovať aj pri energeticky efektívnej renovácii. Vďaka svojmu jasnému dizajnu vetrací systém diskrétne zapadá do celkového architektonického konceptu. Individuálne navrhnuté interiérové ​​kryty umožňujú prispôsobiť vetranie vášmu životnému prostrediu.

Ventilačný systém freeAir 100, ako každý decentralizovaný systém vetrania obytných priestorov, sa inštaluje priamo do vonkajšej steny. Na tento účel sa do steny vo fáze výstavby plášťa umiestni robustný nástenný box. Elektrikár musí iba napájať elektrické vedenie do tejto súpravy škrupín. Neskôr sa ventilačné zariadenie vloží do presne zapadajúceho otvoru a začne pracovať pomocou technológie plug&play.

Budujte hospodárnejšie

Dobré vetranie obytného priestoru stojí peniaze, ale veľmi rýchlo sa to oplatí. Vetranie so spätným získavaním tepla znižuje náklady na vykurovanie počas prevádzky a prispieva k dosiahnutiu vyššej triedy účinnosti budovy už od fázy plánovania. To znamená, že často sú možné vyššie dotácie a nízkonákladové pôžičky. Každý, kto sa rozhodne pre centrálne vetranie systému freeAir 100, tiež minimalizuje úsilie pri plánovaní a inštalácii. Užitočná plocha zostáva úplne nedotknutá napriek vetraniu obytných priestorov a dôsledná ochrana proti vlhkosti zabraňuje plesniam a poškodeniu hodnotnej stavebnej textílie.

Žite zdravšie

Jednou z výhod vetrania obytných priestorov je, že obyvatelia dostávajú filtrovaný vonkajší vzduch. Decentralizovaný ventilačný systém od bluMartin pracuje s obzvlášť kvalitnými filtrami triedy ePM 10. Ventilačný systém chráni nielen vzduch v miestnosti pred hmyzom a hrubými časticami nečistôt, ale filtruje aj peľ a prach, ktoré by sa inak mohli dostať do dýchacích ciest obyvateľov. traktu.

Alergici môžu prevádzkovať ventilačný systém freeAir 100 s ešte jemnejšími filtrami triedy ePM 1. Potom sú do značnej miery chránené pred vírusmi, aerosólmi a časticami dymu, ktoré by sa inak dostali do alveol a do krvného obehu. Prach tiež vzniká v domácnosti. Pri úniku zatuchnutého vzduchu by mohli kontaminovať výmenník tepla vetrania obytných priestorov. Aby sa tomu zabránilo, je vetracia jednotka chránená filtrom odpadového vzduchu.

Filtre na vetranie obytných priestorov sa spravidla musia vymieňať raz ročne. Každý obyvateľ to môže urobiť sám v niekoľkých jednoduchých krokoch. Senzorom riadené vetranie obytného priestoru podľa požiadaviek má tu ďalšiu výhodu: Pretože sa vetrá len toľko, koľko je potrebné, ventilačný systém freeAir má výrazne dlhšiu dobu chodu filtra.
Mimochodom, riadené vetranie obytných priestorov je vždy najlepšou ochranou pred plesňami - najmä ak ventilačný systém so svojimi senzormi meria aj obsah vlhkosti a podľa potreby ju vetrá.

Výhody

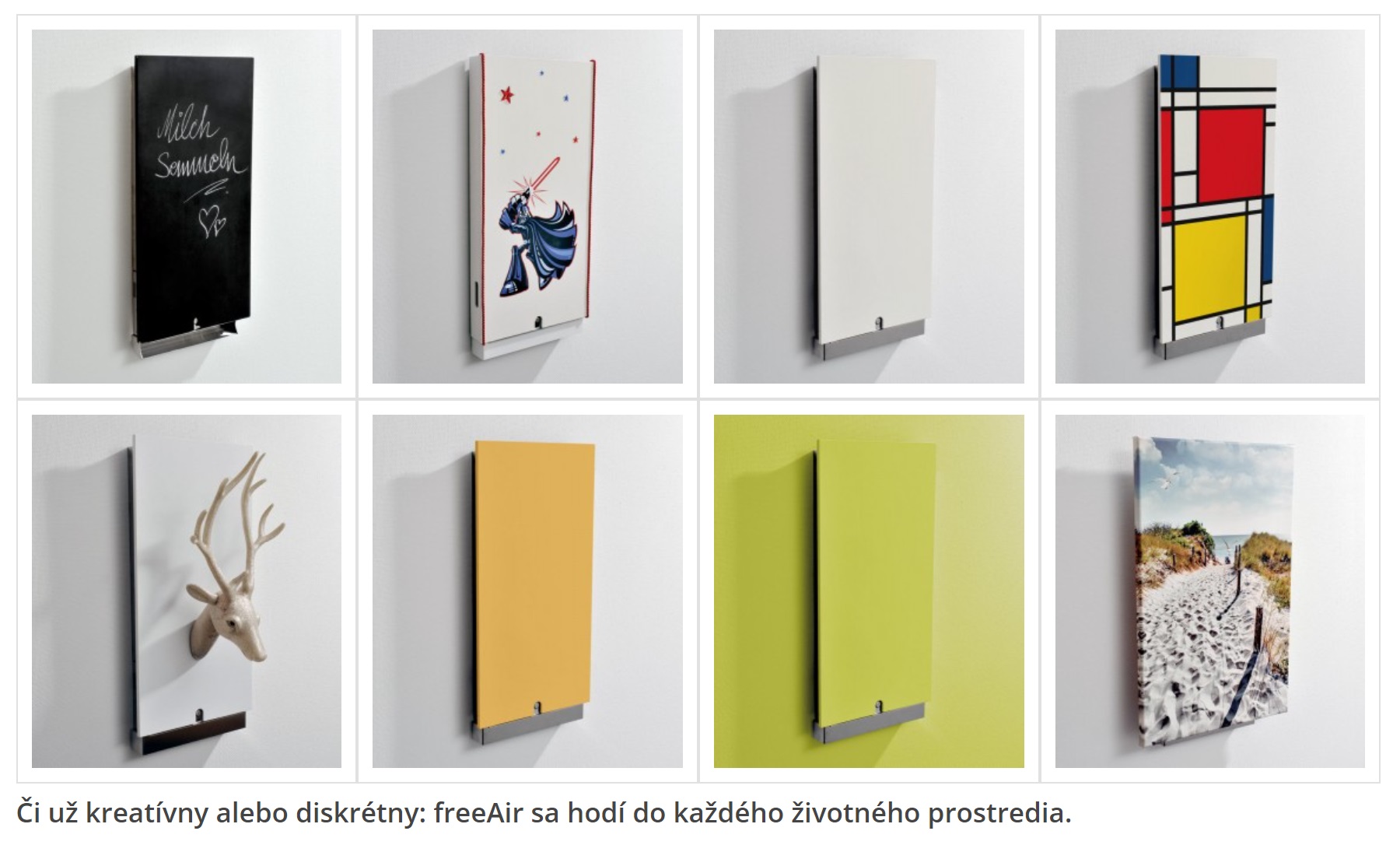

Individuálny dizajn a interiérové ​​prostredie

Predný panel vetrania obytného priestoru freeAir je sotva väčší ako plachta formátu A3 a je možné ho navrhnúť individuálne. Fantázii sa medze nekladú. Predná strana môže byť natretá a lepená alebo môže byť obložená príslušným príslušenstvom. Rozhodnite sa teda sami, či chcete ventilačný systém integrovať diskrétne a nenápadne, alebo či by mal byť zaujímavým pútačom pozornosti.

Predný panel je k dispozícii v lakovateľnej verzii, ako aj v bielej farbe alebo s čiernym lakom na tabuľu. Ponúkame tiež zodpovedajúce obrázkové háčiky a rôzne vzduchové otvory na vytvorenie prednej strany. Dostanete tiež voliteľné zafarbiteľné bočné panely.

Existuje tiež možnosť umiestniť ventilačnú jednotku do susednej miestnosti alebo do šatne. Musí sa zabezpečiť, aby bolo zariadenie pripojené k vzduchu v miestnosti a aby bol správne zabezpečený prívod a odvod vzduchu. Odpadový vzduch by sa mal odsávať pripojením druhej miestnosti v inej miestnosti (zvyčajne kúpeľňa / WC).

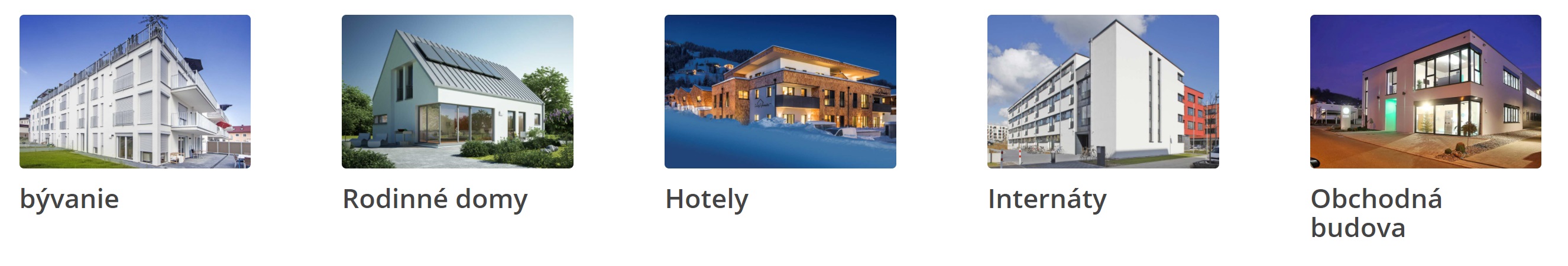

Vhodné inštálácie

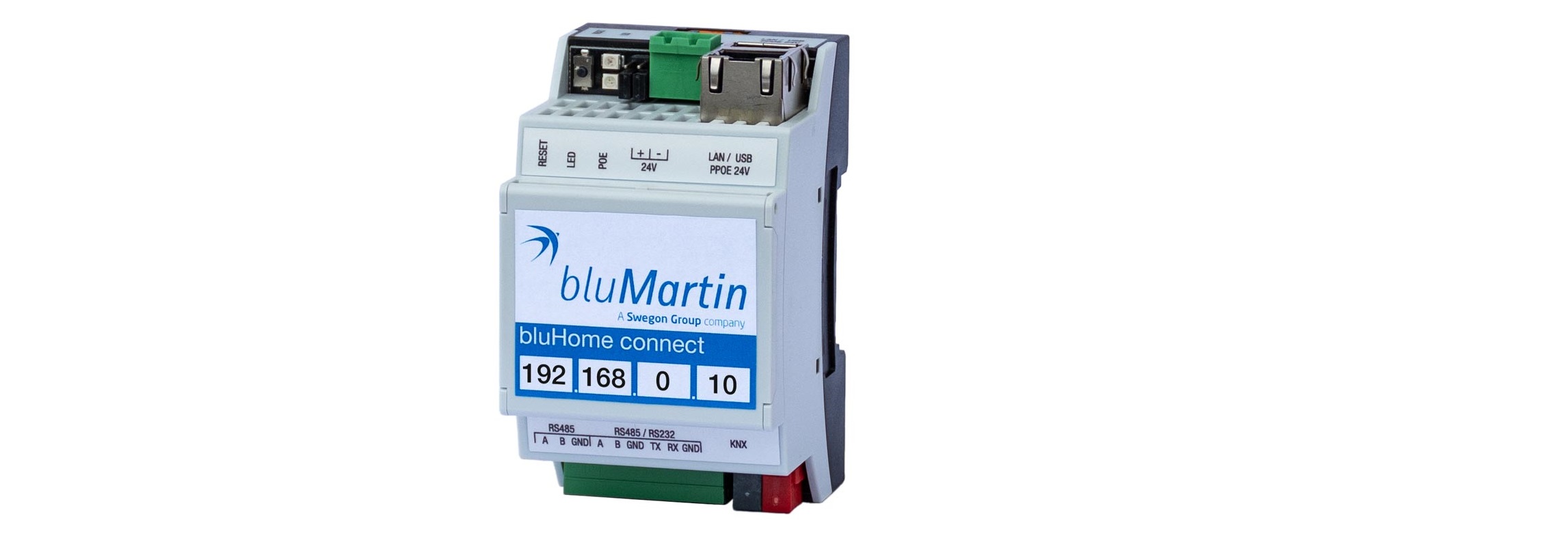

bluHome Connect
Inteligentný ovládač pre všetko

Ovládač bluHome Connect bol vyvinutý spolu s našim partnerom HUMMEL Systemhaus pre integráciu centrálneho bytového ventilačného systému freeAir do technológie inteligentnej budovy. Tento regulátor slúži ako rozhranie medzi ventilačnými zariadeniami a systémom riadenia budovy (BMS).

Pri použití tejto technológie sa zameriavame na komerčné a bytové budovy. Mali by byť bezpečnejšie, pohodlnejšie a efektívnejšie. Táto technológia zvyšuje bezpečnosť v budove pre ľudí. Mala by sa zaručiť vyššia úroveň pohodlia, aby sa používatelia a operátori cítili v každodennom živote pohodlnejšie. Vo výsledku by sa mala efektívnosť budovy optimalizovať aj dlhodobým znížením spotreby zdrojov a prevádzkových nákladov. Prepojením systému bluHome Connect so systémom riadenia budovy získa užívateľ presne tieto výhody. Inteligentné riešenie pre integráciu do technického vybavenia budovy.

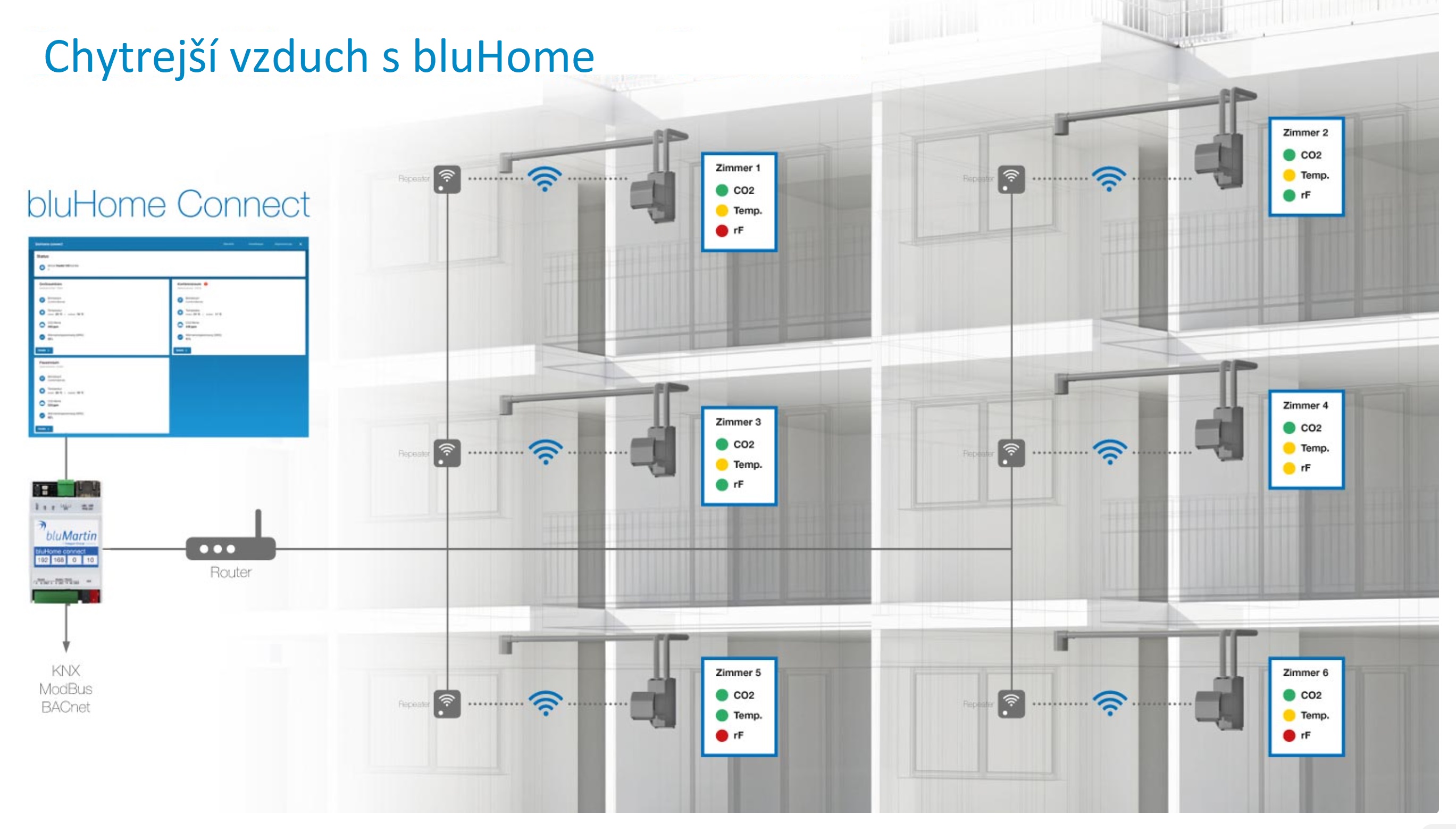

Takto funguje radič bluHome Connect

Inteligentná služba

Vetracie jednotky freeAir sú pripojené cez WLAN. BluHome Connect je pripojený k smerovaču pomocou sieťového kábla. Inštalácia a uvedenie do prevádzky sa vykonávajú rýchlo a ľahko pomocou bežného prehľadávača. Údaje sa vymieňajú pomocou súčasných systémov BUS. Ventilačné systémy sú tak spojené so systémom riadenia budovy. Do technológie môže byť integrovaných až 100 ventilačných jednotiek na jeden regulátor. Vetracie jednotky sú integrované do siete na úrovni IP adresy. FreeAir 100 prijíma adresu z radiča bluHome Connect.

Všetky funkcie pripojených ventilačných systémov freeAir 100 sú viditeľné v prehľadávači. Nie je potrebný žiadny ďalší softvér. Hodnoty ako CO2, teplota a vlhkosť sú zreteľne zobrazené. Ostatní účastníci inteligentnej budovy v budove môžu tieto údaje použiť. Toto zoskupenie umožňuje rýchly prehľad.

V prípade, že sa použije moderná automatizácia budov s rôznymi systémami BUS, má radič bluHome Connect štandardne systémy KNX, BACnet a Modbus. Rôzne hodnoty ventilačných zariadení sú v BMS vizualizované ako údajové body. Jasná pridaná hodnota a bezpečná voľba do budúcnosti.

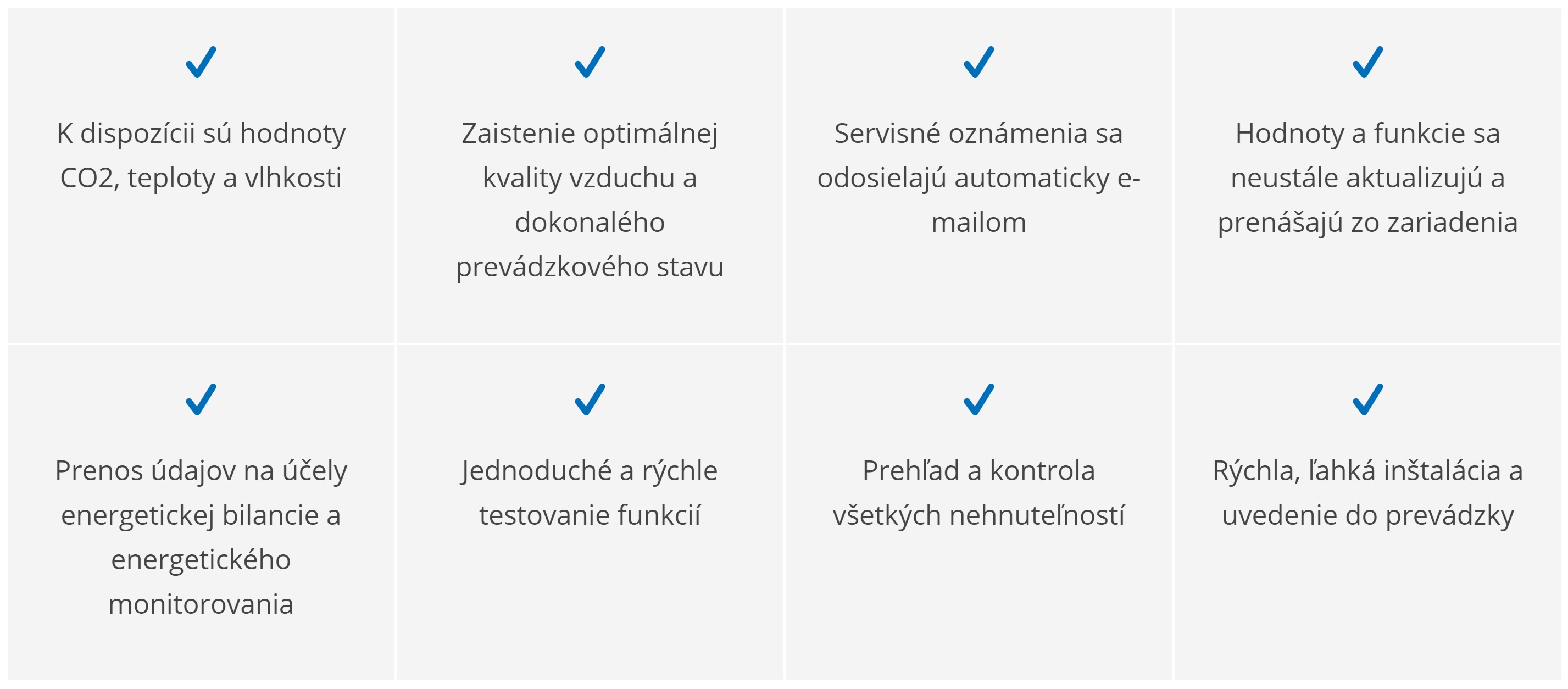

Všetky výhody na prvý pohľad
Inovatívne funkcie pre bezpečnosť a hospodárnosť

Aktualizované hodnoty a funkcie ponúkajú spoľahlivosť a bezpečnosť správy budov. Optimálna prevádzka všetkých ventilačných systémov a vynikajúca kvalita vzduchu v budove sú pomocou bluHome Connect zreteľne zobrazené. Pre každé zariadenie je k dispozícii viac ako 10 hodnôt relevantných pre vetranie. Údaje sa prenášajú priamo zo zariadenia, a preto sa nenachádzajú na internete, čo je optimálne riešenie z hľadiska bezpečnosti údajov. Servisné správy, ako napríklad nadchádzajúca zmena filtra, sa odosielajú automaticky e-mailom - inteligentná podpora.

Pre energetickú bilanciu a energetické sledovanie budovy možno spoľahlivo použiť hodnoty ako CO2, vonkajšia a vnútorná teplota, ako aj vlhkosť vonku a vo vnútri. Ziskovosť všetkých nehnuteľností je zdokumentovaná a jasne prezentovaná.
