KDY
Prívodný potrubný difúzor s dýzami pre montáž do vetracích potrubí, 65–505 m³/h.

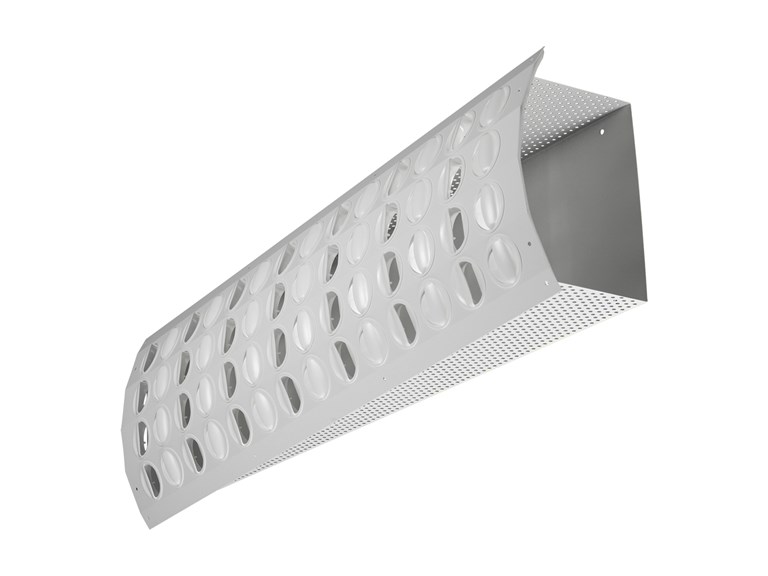

Obdĺžnikový dýzový difúzor KDY pre prívod vzduchu. Montuje sa priamo do kruhového alebo hranatého potrubia. Vhodné pre podmienky konštantného alebo premenlivého prietoku. Vzduch môže byť dodávaný pri nízkej alebo nadmernej teplote s horizontálnym alebo vertikálnym rozptylom. Po inštalácii je vždy možné zmeniť rozptylový vzor bez ovplyvnenia prietoku vzduchu, poklesu tlaku alebo hladiny hluku.
- Jednoduchá inštalácia
- Dostupné pre kruhové aj pravouhlé potrubia
- Ovládanie vodiacej lopatky
- Flexibilný rozprestretý vzor
- Dostupné v pozinkovanej verzii
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické špecifikácie
PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *)
| KDY | l/s | ||
| Veľkosť | 25 dB(A) | 30 dB(A) | 35 dB(A) |
| 2-7 | 18 | 23 | 27 |
| 2-9 | 24 | 29 | 35 |
| 2-14 | 37 | 45 | 54 |
| 2-18 | 47 | 58 | 70 |
| 3-14 | 55 | 68 | 81 |
| 3-18 | 70 | 88 | 105 |
| 4-14 | 70 | 88 | 105 |
| 4-18 | 95 | 115 | 140 |
Platí pre difúzor inštalovaný v potrubí.
*) Lp10A = Akustický tlak vrát. A-filter s priestorovým útlmom 4 dB a priestorovou absorpčnou plochou 10 m 2.
