HAWK
Obdĺžnikový perforovaný difúzor pre prívod aj odvod vzduchu, 65–885 m³/h, Ø125-400 mm.
- Splachovací dizajn
- Dostupné aj vo verzii s odsávaným vzduchom

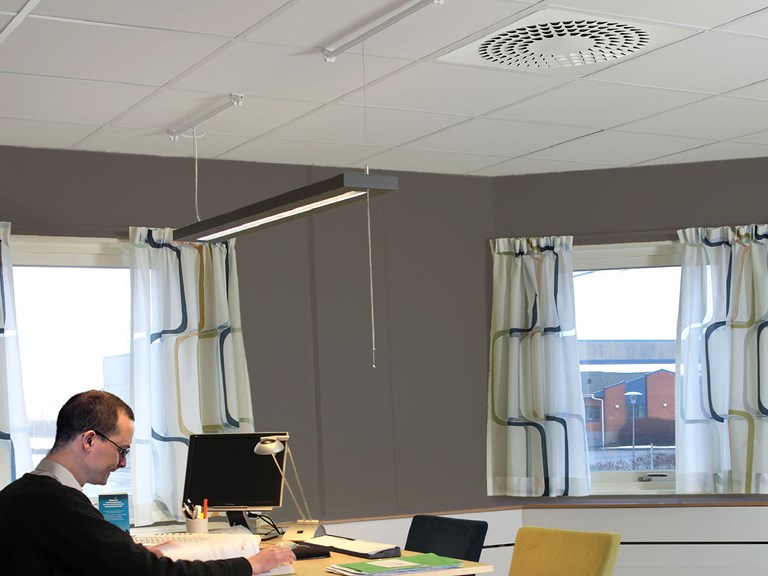

- Určené pre modulárne zavesené stropy
- Rýchly prístup
- ADAPTÉR pre systémové podhľady
- Uvedenie do prevádzky ALS s 1 alebo 2 zmenami rozmerov medzi vstupom a výstupom
- Dostupné vo verzii s nízkou montážnou výškou
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | |||||||
Veľkosť stropu HAWK |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-600 | 39 | 140 | 45 | 162 | 54 | 194 | |
| 160-600 | 61 | 220 | 75 | 270 | 85 | 306 | |
| 200-600 | 90 | 324 | 105 | 378 | 120 | 432 | |
| 250-600 | 135 | 486 | 155 | 558 | 175 | 630 | |
| 315-600 | 145 | 522 | 175 | 630 | 205 | 738 | |
| 400-600 | 200 | 720 | 240 | 864 | 285 | 1026 | |
Veľkosť stropu HAWK |
Veľkosť ALS |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-600 | 100-125 | 27 | 97 | 33 | 119 | 40 | 144 |
| 160-600 | 125-160 | 37 | 133 | 46 | 166 | 58 | 209 |
| 200-600 | 160-200 | 56 | 202 | 71 | 256 | 90 | 324 |
| 250-600 | 200-250 | 85 | 306 | 110 | 396 | 150 | 540 |
| 315-600 | 250-315 | 126 | 454 | 145 | 522 | 170 | 612 |
| 400-600 | 315-400 | 170 | 612 | 205 | 738 | 245 | 882 |
| Údaje uvedené v tabuľke platia pre privádzaný vzduch a celkový tlak 50 Pa, ak sa použije spúšťací box ALS. *) Lp10A = Akustický tlak vrát. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². |
|||||||
