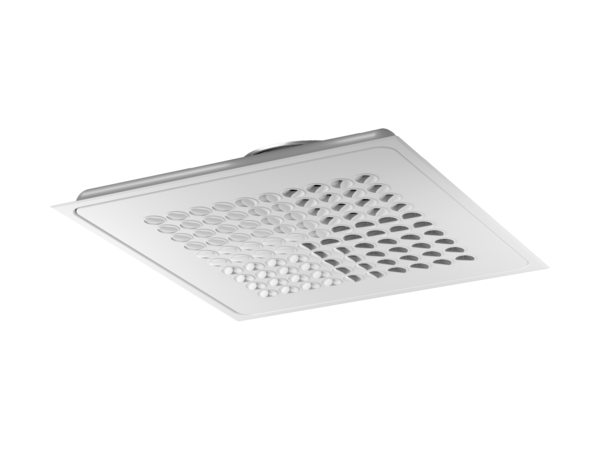

COLIBRI Ceiling R
Štvorcový stropný difúzor s tryskami pre prívod aj odvod vzduchu, 60–560 m³/h, Ø125-400 mm.
- Dostupné aj vo verzii s odsávaným vzduchom
- K dispozícii s kruhovým (COLIBRI Ceiling C) a obdĺžnikovým (COLIBRI Ceiling R) vzorom trysiek
- Vhodné pre VAV a DCV aplikácie
- Rýchla a jednoduchá inštalácia a uvedenie do prevádzky prostredníctvom Swegon Quick Access
- Riadi prúdenie vzduchu výrazne pod izbovou teplotou (High DT)
- Určené pre modulárne zavesené stropy
- Uvedenie do prevádzky ALS s 1 alebo 2 zmenami rozmerov medzi vstupom a výstupom
- Dostupné vo verzii s nízkou montážnou výškou
- 100% flexibilný vzor roztiahnutia
- Adaptér pre falošné stropy
- Veľkosť difúzora vzduchu 250-500 a 315-500 prispôsobená pre ADAPTÉR
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Chcete vidieť dýzový difúzor vzduchu v praxi? Kliknite tu!
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | |||||||
| COLIBRI stropný obdĺžnikový rozmer |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-400 | 34 | 122 | 40 | 144 | 46 | 166 | |
| 125-600 | 34 | 122 | 40 | 144 | 46 | 166 | |
| 160-400 | 40 | 144 | 48 | 173 | 58 | 209 | |
| 160-600 | 40 | 144 | 48 | 173 | 58 | 209 | |
| 200-500 | 64 | 230 | 75 | 270 | 89 | 320 | |
| 200-600 | 64 | 230 | 75 | 270 | 89 | 320 | |
| 250-500 | 70 | 252 | 81 | 292 | 95 | 342 | |
| 250-600 | 102 | 367 | 115 | 414 | 135 | 486 | |
| 315-500 | 75 | 270 | 88 | 317 | 102 | 367 | |
| 315-600 | 107 | 385 | 124 | 446 | 140 | 504 | |
| 400-600 | 122 | 439 | 140 | 504 | 160 | 576 | |
| COLIBRI stropný obdĺžnikový rozmer |
Veľkosť ALS |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 125-400 | 100-125 | 27 | 97 | 31 | 112 | 37 | 133 |
| 125-600 | 100-125 | 27 | 97 | 31 | 112 | 37 | 133 |
| 160-400 | 125-160 | 35 | 126 | 41 | 148 | 49 | 176 |
| 160-600 | 125-160 | 35 | 126 | 41 | 148 | 49 | 176 |
| 200-500 | 160-200 | 59 | 212 | 70 | 252 | 81 | 292 |
| 200-600 | 160-200 | 59 | 212 | 70 | 252 | 81 | 292 |
| 250-500 | 200-250 | 66 | 238 | 75 | 270 | 88 | 317 |
| 250-600 | 200-250 | 94 | 338 | 108 | 389 | 125 | 450 |
| 315-500 | 250-315 | 72 | 259 | 83 | 299 | 97 | 349 |
| 315-600 | 250-315 | 102 | 367 | 120 | 432 | 138 | 497 |
| 400-600 | 315-400 | 116 | 418 | 135 | 486 | 155 | 558 |
| *) Lp10A = Akustický tlak vrát. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². Údaje uvedené v spodnej tabuľke platia pre otvorenú klapku pri použití spúšťacej skrinky ALS. |
|||||||
