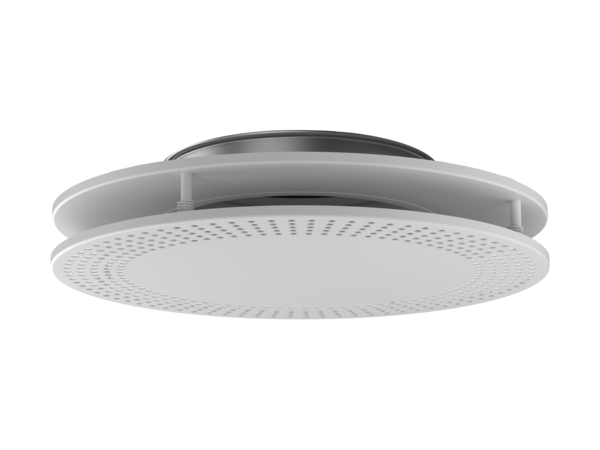

CKP
Kruhový stropný difúzor pre prívod aj odvod vzduchu, 60–1080 m³/h, Ø100-315 m.
- Čistiteľná
- Nastaviteľný slot
- Aerodynamicky tvarovaný vstupný kužeľ
- Neperforované čelo difúzora = CDK
- Perforovaný čelný panel difúzora = CKP
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | |||||||
Veľkosť CKP |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 40 | 144 | 48 | 173 | 58 | 209 | |
| 125 | 70 | 252 | 80 | 288 | 95 | 342 | |
| 160 | 115 | 414 | 130 | 468 | 150 | 540 | |
| 200 | 175 | 630 | 205 | 738 | 240 | 864 | |
| 250 | 250 | 900 | 300 | 1080 | 350 | 1260 | |
| 315 | 310 | 1116 | 360 | 1296 | 410 | 1476 | |
Veľkosť CKP |
Veľkosť ALS |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 80-100 | 17 | 61 | 30 | 108 | 35 | 126 |
| 125 | 100-125 | 28 | 101 | 40 | 144 | 52 | 187 |
| 160 | 125-160 | 46 | 166 | 65 | 234 | 85 | 306 |
| 200 | 160-200 | 72 | 259 | 92 | 331 | 130 | 468 |
| 250 | 200-250 | 100 | 360 | 130 | 468 | 160 | 576 |
| 315 | 250-315 | 155 | 558 | 180 | 648 | 225 | 810 |
| Údaje platia pre 360° rozptylový vzor. Údaje pre CKP v kombinácii s uvádzacou skriňou ALS sú uvedené pre celkovú tlakovú stratu 50 Pa. *) Lp10A = Akustický tlak vr. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². |
|||||||
