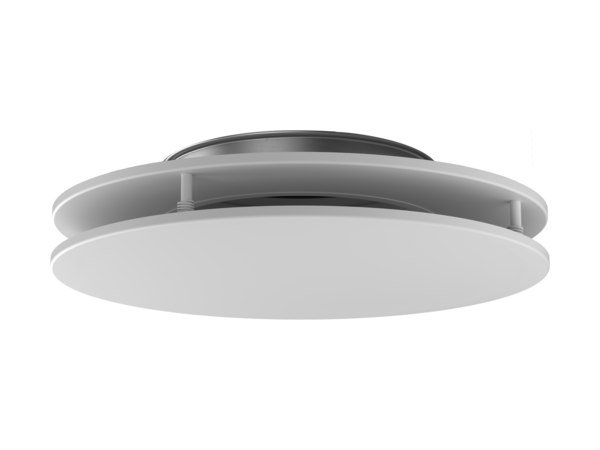

CDR
Kruhový difúzor s jednosmerným rozptylom pre prívod aj odvod vzduchu, 45-685 m³/h, Ø100-315 mm.
- Používa sa s uvedením do prevádzky ALS
- Čistiteľná
- Nastaviteľný slot
- Perforované čelo difúzora = CDD
- Neperforovaná plocha difúzora = CDR
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | |||||||
Veľkosť CDR |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 24 | 86 | 28 | 101 | 34 | 122 | |
| 125 | 32 | 115 | 37 | 133 | 44 | 158 | |
| 160 | 61 | 220 | 71 | 256 | 81 | 292 | |
| 200 | 80 | 288 | 91 | 328 | 105 | 378 | |
| 250 | 100 | 360 | 120 | 432 | 140 | 504 | |
| 315 | 140 | 504 | 165 | 594 | 190 | 684 | |
Veľkosť CDR |
Veľkosť ALS |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 80-100 | 21 | 76 | 27 | 97 | 32 | 115 |
| 125 | 100-125 | 26 | 94 | 33 | 119 | 41 | 148 |
| 160 | 125-160 | 46 | 166 | 58 | 209 | 72 | 260 |
| 200 | 160-200 | 69 | 248 | 82 | 295 | 100 | 360 |
| 250 | 200-250 | 90 | 324 | 110 | 396 | 140 | 504 |
| 315 | 250-315 | 140 | 504 | 155 | 558 | 190 | 684 |
| Údaje platia pre 360° rozptylový vzor. Údaje pre CDR v kombinácii s uvádzacím boxom ALS sú uvedené pre celkový pokles tlaku 50 Pa. *) Lp10A = Akustický tlak vr. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². |
|||||||
