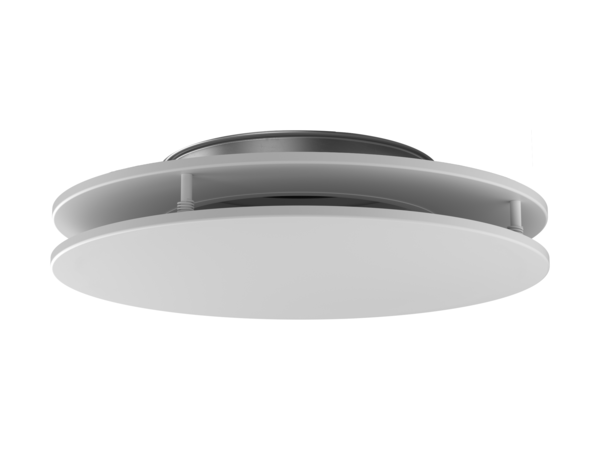

CDK
Kruhový stropný difúzor pre prívod aj odvod vzduchu, 60–1080 m³/h, Ø100-315 m.
- Čistiteľná
- Nastaviteľný slot
- Aerodynamicky tvarovaný vstupný kužeľ
- Neperforované čelo difúzora = CDK
- Perforovaný čelný panel difúzora = CKP
- Štandardná farba Biela RAL 9003
- 5 alternatívnych štandardných farieb
- Iné farby na vyžiadanie
Technické dáta
| PRÚD VZDUCHU - ZVUKOVÁ TLAKOVÁ MIESTA (Lp10A) *) | |||||||
Veľkosť CDK |
25 dB(A) | 30 dB(A) | 35 dB(A) | ||||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 47 | 169 | 55 | 198 | 65 | 234 | |
| 125 | 75 | 270 | 88 | 317 | 105 | 378 | |
| 160 | 125 | 450 | 145 | 522 | 175 | 630 | |
| 200 | 190 | 684 | 235 | 846 | 280 | 1008 | |
| 250 | 240 | 864 | 275 | 990 | 325 | 1170 | |
| 315 | 275 | 990 | 320 | 1152 | 370 | 1332 | |
Veľkosť CDK |
Veľkosť ALS |
25 dB(A) | 30 dB(A) | 35 dB(A) | |||
| l/s | m3/h | l/s | m3/h | l/s | m3/h | ||
| 100 | 80-100 | 18 | 65 | 33 | 119 | 38 | 134 |
| 125 | 100-125 | 30 | 108 | 50 | 180 | 60 | 216 |
| 160 | 125-160 | 50 | 180 | 80 | 288 | 95 | 342 |
| 200 | 160-200 | 77 | 277 | 115 | 558 | 145 | 522 |
| 250 | 200-250 | 120 | 432 | 160 | 576 | 215 | 774 |
| 315 | 250-315 | 175 | 630 | 225 | 810 | 300 | 1080 |
| Údaje platia pre 360° rozptylový vzor. Údaje pre CDK v kombinácii s uvádzacím boxom ALS sú uvedené pre celkový pokles tlaku 50 Pa. *) Lp10A = Akustický tlak vr. A-filter s útlmom miestnosti 4 dB a absorpčnou plochou miestnosti 10 m². |
|||||||
